GSM/GPRS-модем «Bitcord CT-PRO2 BGS2 RS232/RS485 AC» – это специализированный модем для
передачи данных по каналу TCP/IP, UDP и CSD, текстовых сообщений SMS в сети GSM. Основной
особенностью терминала является способность самостоятельно подключаться к любому интернетсерверу (режим клиента) или выступать в роли интернет сервера (режим TCP сервера), после подачи питания или по определенному событию, которое можно выбрать в настройках.
После создания канала связи, терминал транслирует данные между созданным каналом связи и интерфейсными
портами RS232 или(и) RS485, по определенным правилам, задаваемым в конфигураторе.
Стандартный интерфейс RS-232C, RS-485 или два интерфейса RS-232C/RS485 одновременно, встроенный таймер жесткой перезагрузки модема, делают простым и удобным применение модема в качестве терминала GSM в системах мониторинга и контроля.
Одна из версий модема, имеет одновременно 2 интерфейса RS-232C и RS485, что позволяет подключать два разных оконечных устройства и осуществлять обмен данными с ними в режиме временного мультиплексирования.
Модем оснащен двумя слотами под SIM-карты. Алгоритм смены активной SIM-карты определяется настройками модема, которые можно осуществить через конфигуратор. «SprutNet PRO2 BGS2» позволяет строить крупномасштабные сети телеметрии с использование передачи данных по сети интернет. Для создания телеметрической сети, необходимо использование серверного ПО «Adapter IP-IP», позволяющего строить разнообразные конфигурации, и служащим
промежуточным звеном между модемами и системами верхнего уровня, например АСКУЭ.
Модем оснащается встроенным блоком питания от входного источник переменного
напряжения 90В-260В.
Области применения:
• Системы M2M
• Системы IoT
• Удаленная диспетчеризация узлов учета тепла
• Удаленная диспетчеризация электросчетчиков
• Удаленная диспетчеризация узлов учета газа
• Системы безопасности
• Дистанционный контроль
• Дистанционные измерения
• Доступ в Интернет
Характеристики изделия:
Диапазоны частот и стандарты сотовой связи
поддержка диапазонов GSM: EGSM900/DCS1800;
полное соответствие стандарту GSM фаза 2/2+;
выходная мощность 2Вт(EGSM900) и 1Вт(DCS1800);
Скорости передачи данных по радиоканалу.
GPRS: multi-slot class 10/8;
GPRS: mobile station class B;
Протоколы передачи данных и стандарты обработки данных,
поддерживаемые модемом
Прозрачный канал передачи данных, cкорости передачи данных в прозрачном режиме - 1200, 2400, 4800, 9600 бит/сек; режим работы – TCP server/TCP Client;
Перезапуск сервиса при разрыве соединения;
Режим проверки четности (8N1 или 7E1);
Управление временными интервалами:
a. Период перезапуска сервиса (в минутах),
b. Кол-во периодов до перезагрузки в случае отсутствия соединения,
c. Таймаут неактивности соединения (в минутах), по истечении которого отправляются
пинги (в режиме tcp-клиента) или разрывается соединения (в режиме tcp-сервера).
Таймеры и перезагрузка
Безусловный таймер перезагрузки – раз в 24 часа (перезагрузка даже во время передачи
данных), отключаемый;
Таймер перезагрузки модема – period*reboot минут, отсчет от момента последнего
переданного байта в канале;
Способ настройки безусловного таймера перезагрузки – конфигуратор через порт USB;
Интерфейсы передачи данных и питания.
внешний интерфейс:
USB (разъем Mini USB-B) – ИСПОЛЬЗУЕТСЯ ТОЛЬКО ДЛЯ СМЕНЫ ПО МОДЕМА И
КОНФИГУРИРОВАНИЯ.

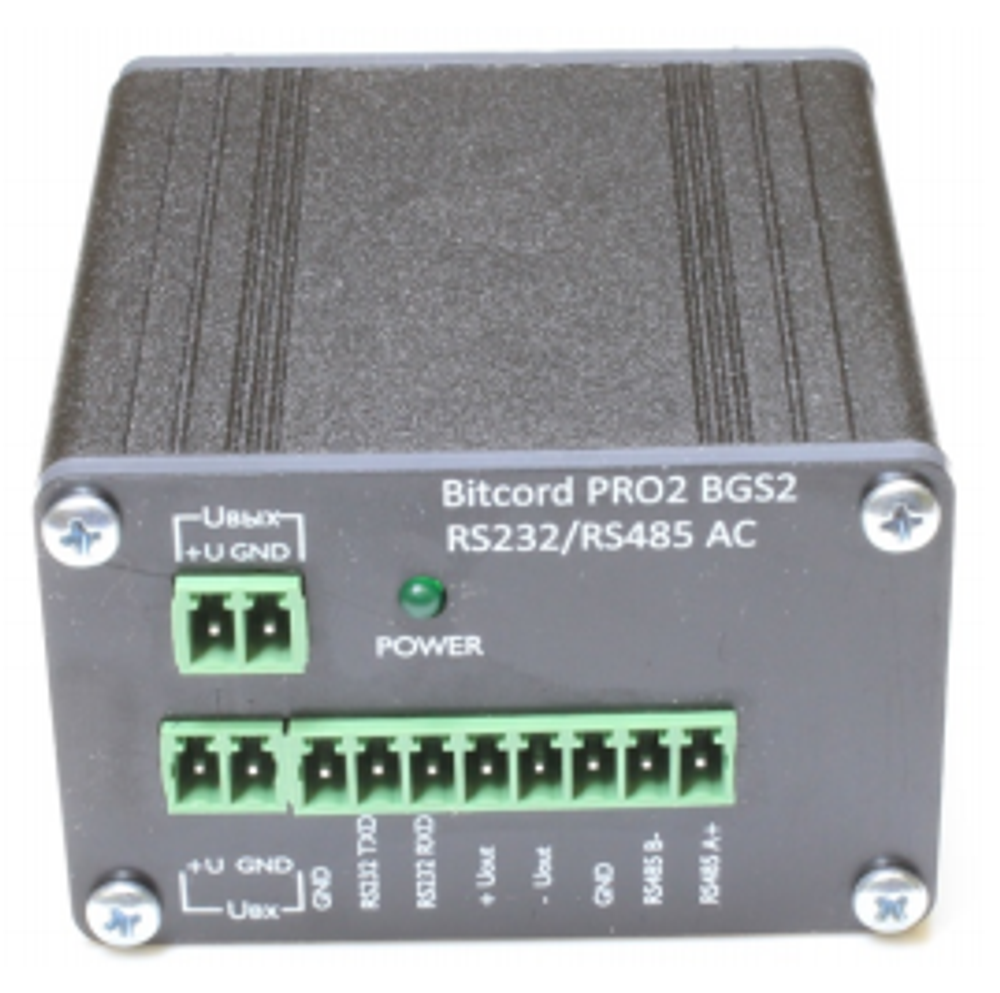

вариант. 1: RS-232С(Rx,Tx, GND) (8-контактный разрывной клеммник);
вариант 2: RS-485(A+,B-, GND) (8-контактный разрывной клеммник);
вариант 3: RS-232С(Rx,Tx, GND), RS-485(A+,B-, GND) (8-контактный разрывной клеммник);

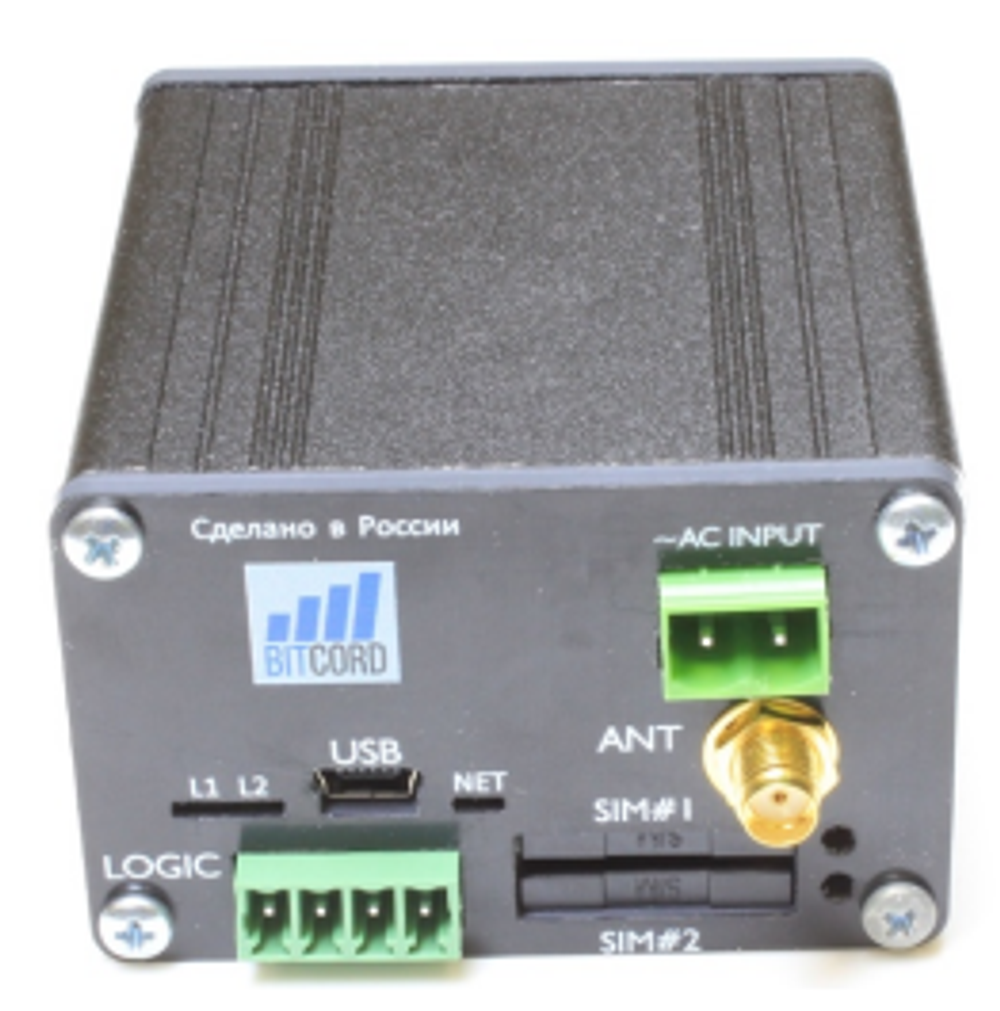

антенный разъем: SMA-F;
источник напряжения - выход +5.6В, до 20 мА;
источник напряжения - выход -5.6В, до 20 мА;
SIM карты
кол-во SIM карт – 2 шт,
поддержка SIM карт: UICC/SIM/USIM 1.8В и 3В;
заменяемая SIM-карта: лоткового типа PIN-2-PULL;
незаменяемый SIM chip: VQFN8-чип стандарту ETSI TS 102 671;
Интерфейс GPIO
вывод GPIO в режиме цифрового входа:
Входное напряжение высокого уровня - от 2 до 3.5 В;
Максимально допустимое напряжение на входе – 3.5В;
Входное напряжение низкого уровня - от 0 до 0.8 В;
Входной ток утечки - не более 0.1 мкА;
Входы защищены от воздействия статического электричества напряжением от -15 до +15 кВ.
вывод GPIO в режиме цифрового выхода:
Выходное напряжение высокого уровня (на холостом ходу) - от
3.1 до 3.3 В;
Выходное напряжение низкого уровня (на холостом ходу) - от 0
до 0.1 В;
Выходное напряжение высокого уровня (при токе -10 мА) - не менее 2.5В;
Выходное напряжение низкого уровня (при токе +10 мА) - не более 0.7 В;
Параметры источника питания постоянного напряжения.
диапазон входного напряжения питания : +8В … + 36В;
потребляемый ток от источника питания, в режиме:
a. передачи данных CSD или GPRS, не более - 500 мА;
b. кратковременный, потребляемый ток от источника питания в момент инициализации
модема - не более 1000 мА;
Параметры источника питания переменного напряжения.
Номинальное входное напряжение сети - 85…265 В;
Номинальная частота входной сети - 45…65 Гц;
Номинальное выходное напряжение - 12 В ±5%;
Тип выхода – постоянное напряжение;
Номинальный выходной ток – 1.0А;
Номинальная выходная мощность – 12,0 Вт ±5%;
Максимальный коэффициент искажение формы тока, КНИ - ±5% при 110% нагрузки;
Напряжение изоляции между входными и выходными цепями – не менее 3 кВ при 100%
влажности;
КПД преобразователя - 82…92% при 100% нагрузке;
Плавный пуск - 0.1…3 сек;
Температура эксплуатации – минус 40… плюс 85 оС;
Температура поверхности – не более 80С;
Защита от грозы – есть;
Порог защиты по току - 2.0 А;
Условия эксплуатации и хранения.
рабочая температура: -40 ..+ 80°C;
температура хранения: -50 ..+ 85°C;
относительная влажность - от 5 до 95% RH;
максимальная влажность: 95% RH при +40°C;
IP-класс защиты и конструктив устройства.
степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP30;
Массо-габаритные характеристики.
габаритные размеры - : 62.6 x 39.6 x 69,5 мм (ШxВxД) без учета разъемов;
масса: 155 (140-165) грамм.
Комплектность.
1. модем;
2. антенна на магнитном основании, с кабелем длиной 2.5 метра;
3. клеммник разъема питания 2-х контактный, шаг 3.81мм;
4. кабель питания – 8к-DB9F
5. клеммник разъема GPIO 4-х контактный, шаг 3.81мм;
6. паспорт изделия;
7. упаковочная коробка.
