Описание изделия Bitcord CT-2-05.

Модем «Bitcord CT-2-05» – это компактный модем для передачи данных, текстовых сообщений SMS и факсов в сетях сотовой связи поколений 2G/2.5G GSM, создан на основе модуля GL865-DUAL V3.1 Telit. Модем содержит широкий набор периферии – интерфейсы RS232, RS485 без гальванической изоляции, дискретные порты ввода GP-input 2шт, дискретные порты вывода GP-output 2шт. выхода типа открытый коллектор (ОК).

Встроенный условный/безусловный сторожевой таймер обеспечивает как безусловную перезагрузку модема через настраиваемые интервалы времени кратный 1 часу.

Модем может эксплуатироваться в качестве стандартного модема в одном из многочисленных режимов CSD, GPRS TCP/IP (при использовании совместно с ПК или внешним контроллером), SMS, так и исполнять пользовательские сценарии на языке Python, при помощи встроенного интерпретатора.

Области применения.

    • Системы коммерческого учета электроэнергии
    • Системы M2M
    • Системы IoT
    • Удаленная диспетчеризация узлов учета тепла
    • Удаленная диспетчеризация электросчетчиков
    • Удаленная диспетчеризация узлов учета газа
    • Системы безопасности
    • Дистанционный контроль
    • Дистанционные измерения
    • Доступ в Интернет



Характеристики изделия.


Диапазоны частот и стандарты сотовой связи.

  • поддержка диапазонов EGSM900/DCS1800;
  • полное соответствие GSM/GPRS protocol stack 3GPP Release 4;
  • выходная мощность 2Вт(EGSM900) и 1Вт(DCS1800/PCS1900);
  • чувствительность: -108dBm (900МГц), -107dBm (1800МГц);



Протоколы передачи данных и стандарты обработки данных, поддерживаемые модемом

  • CSD - V110;
  • AT-команды - 3GPP 27.005, 27.007 и пользовательские Telit AT команды;
  • Управление через удаленные AT-команды (Remote AT commands);
  • Serial port multiplexer 3GPP 27.010;
  • SIM Application Toolkit 3GPP TS 51.014;
  • Профили доступа к SIM;
  • Встроенный TCP/IP стек управляемый через AT-команды;
  • Поддержка технологии повышения чувствительности приема DARP/SAIC;
  • Поддержка технологии Enhanced Measured Report;
  • Поддержка протокола ITU-T V.24 serial link через один из интерфейсов RS232/RS485 с параметрами:
    • Диапазон скоростей передачи данных – от 300 до 115200 бит/сек;
    • Автоматическое определение скорости- до 115200 бит/сек
  • SMS :
    • Cell Broadcast;
    • Text and PDU mode;
    • Concatenated SMS;
    • SMS over GPRS;
    • Обмен сообщениями SMS в режиме point-point;
  • Дополнительные сервисы GSM:
    • Call forwarding;
    • Call barring;
    • Call waiting & call hold;
    • Advice of charge;
    • Calling line identification presentation (CLIP);
    • Calling line identification restriction (CLIR);
    • USSD;
    • Closed user group;
  • Дополнительные функции:
    • Телефонная книга SIM;
    • Фиксированные номера FDN;
    • Часы реального времени Real Time Clock;
    • Управление сигнализацией Alarm management;
    • Поддержка наборов символов IRA, GSM, 8859-1 и UCS2;
    • Определение «глушения»;
    • Встроенный TCP/IP стек, включая следующие протоколы TCP, IP, UDP, SMTP, ICMP и FTP;
    • EASY SCAN – автоматическое сканирование GSM частот, работает также без SIM карты;
  • Интерпретатор языка Python - доступно 0.8Мбайт энергонезависимой памяти и 1Мбайт ОЗУ для пользовательских скриптов;
  • FOTA – обновление прошивки модуля через AT-команды;



Скорости передачи данных по радиоканалу.

  • Скорости передачи данных сотовая связь:
    • GPRS: Class 10 – DL 85.6 kbps/ UL 42.8 kBps;
  • CSD до 9,6 kbps, V110;



Интерфейсы передачи данных и питания.

  • поддержка 2-х SIM карт;
  • держатель SIM-карты N1: лотковый с толкателем;
  • держатель SIM-карты N2: лотковый с толкателем;
  • поддержка типов SIM карт по питающему напряжению: 1.8В/3.0В;
  • разъем питания: 2-х контактный разрывной клеммник с шагом выводов 3.81мм;
  • интерфейс RS232:
    • полное соответствие стандарту RS232C(EIA)/V.24(ITU-T);
    • поддержка сигналов RX/TX/CTS/RTS/DTR/RING/DSR/DTR;
    • разъем DRB-9FA, таблица выводов п.п. 8.3 РЭ;
    • скорость передачи данных до 115200 кбит/с;
  • интерфейс RS485:
    • полное соответствие стандарту ANSI-TIA/(EIA-485-A:1998);
    • максимальная длина линии передачи – 1200;
    • максимальное количество устройств – 32;
    • скорость передачи данных до 115200 кбит/с;
    • RS-485(GND, B-, A+) (3-х-контактный разрывной клеммник с шагом 3.81 мм);

Внимание! Интерфейсы RS232 и RS485 подключены к одному и тому же порту UART модема, поэтому могут работать в режиме разделения времени.

    • GP-in (GP_in_1 = Вывод GPIO_5 GSM модуля, GP_in_2 = Вывод GPIO_6 GSM модуля, GND) – 2 входа типа TTL
        • тип входа - открытый катод диода, анод которого подключен к напряжению 2.8 В через поледовательный резистор 10 кОм;
        • защита входа от статического электричества - до 15 кВ;
        • максимально допустимое входное напряжение - 6 В (ограничено порогом срабатывания защиты от статического электричества);
        • высокий логический уровень - напряжение от 0.8 до 5.5 В;
        • низкий логический уровень - напряжение от 0 до 0.5 В;
        • входной ток:
    • от минус 200 мкА до 0 мкА при входном напряжении от 0 до 2.3 В
    • от 0 мкА до 50 мкА при входном напряжении от 2.3 до 5.5 В
        • GP-out (GP_out_1 = Вывод GPIO_2 GSM модуля, GP_out_2 = Вывод GPIO_3 GSM модуля, GND) – 2 выхода типа ОК (открытый коллектор)
          • тип выхода - открытый коллектор;
          • максимальное коммутируемое напряжение - 60В;
          • максимальный ток нагрузки - 500 мА;



      Примечание. При индуктивной нагрузке (например, при управлении обмоткой реле) необходим внешний защитный диод (параллельно нагрузке в обратном включении).



      Органы индикации.

      Устройство имеет 2 индикатора NET (GPIO_08), TIMER (GPIO_07), которые могут использованы в пользовательских скриптах, написанных на Python.

      • Индикатор NET (красный) – статус сети GSM;
      • Пиктограмма TIMER (желтый) - настройка и контроль таймера перезагрузки;



      Параметры источника питания.

      • диапазон входного напряжения питания : - +8В … + 36В;
      • защита от инверсии питающего постоянного напряжения на разъеме «Uвх» – есть;
      • потребляемый ток от источника питания 12В, в режиме передачи данных CSD или GPRS, не более - 300 мА;
      • кратковременный, потребляемый ток от источника питания в момент инициализации модема: не более 1000 мА;



      Условия эксплуатации и хранения.

      • рабочая температура: -40 ..+ 80°C;
      • температура хранения: -50 ..+ 85°C;
      • относительная влажность - от 5 до 95% RH;
      • максимальная влажность: 95% RH при +40°C;



      IP-класс защиты и конструктивное исполнение.

      • степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP40;



      Массо-габаритные характеристики.

      • Габариты : 62.6 x 39.6 x 69,5 мм (ШxВxД) без учета разъемов
      • Масса: 156гр. (153-159 гр.);

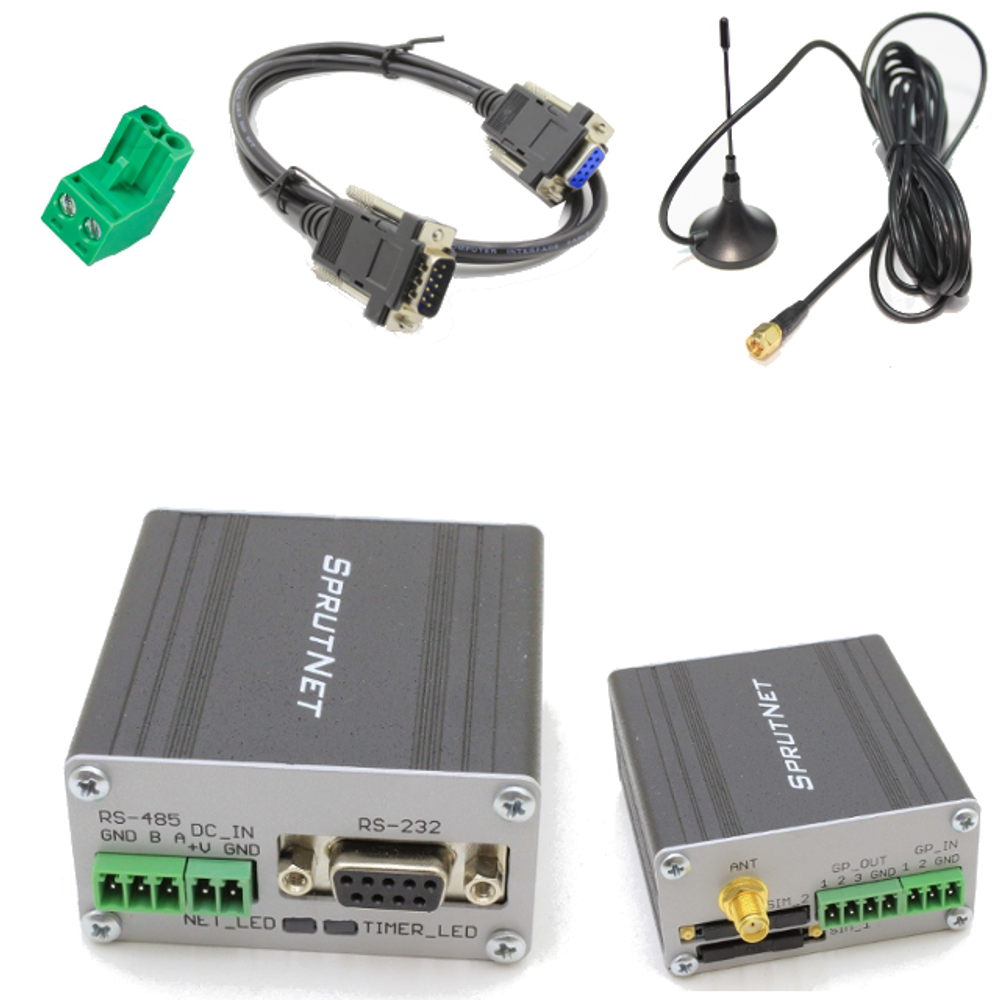

      Комплектность.

      • Устройство;
      • Упаковочная коробка;
      • Паспорт;
      • Антенна на магнитном основании с кабелем длиной 2.5-3.0 м. c разъемом SMA (наличие зависит от комплекта).
      • 3-х контактный 3.81мм для подключения интерфейса RS485 - 1 шт;
      • 3-х контактный 3.81мм для подключения GP_in, GP_out -2шт ;
      • 2-х контактный 3.81мм для подключения напряжения питания устройства;
      • Кабель интерфейсный DB9M-DB9F;

      Таблица модификаций.

      Название модели.

      Модем BITCORD CT-2-05./опции/



      Наименовании опции

      Описание опции

      BITCORD CT-2-05.

      RS232

      Интерфейс RS232

      BITCORD CT-2-05.

      RS485

      Интерфейс RS485 3-х контактный без

      гальванической изоляции

      BITCORD CT-2-05.

      gpi-x

      Цифровые входы общего

      назначения с указанием кол-ва через дефис



      BITCORD CT-2-05.

      gpook-x

      Цифровые выходы общего назначения каскад открытый коллектор с указанием кол-

      ва через дефис

      BITCORD CT-2-05.

      2ff-x

      Кол-во симкарт типоразмера

      2ff (miniSIM)

      BITCORD CT-2-05.

      ae

      металлический корпус

      BITCORD CT-2-05.

      ac

      Импульсный источник питания 90-240В

      переменного напряжения



      Канал передачи данных CSD, TCP/IP
      Встроенная среда разработки Python
      Входы/выходы GPIO Да
      GSM-модуль Telit
      Интерфейсы RS232, RS485
      Разъем SMA
      Производитель Bitcord (SprutNet)
