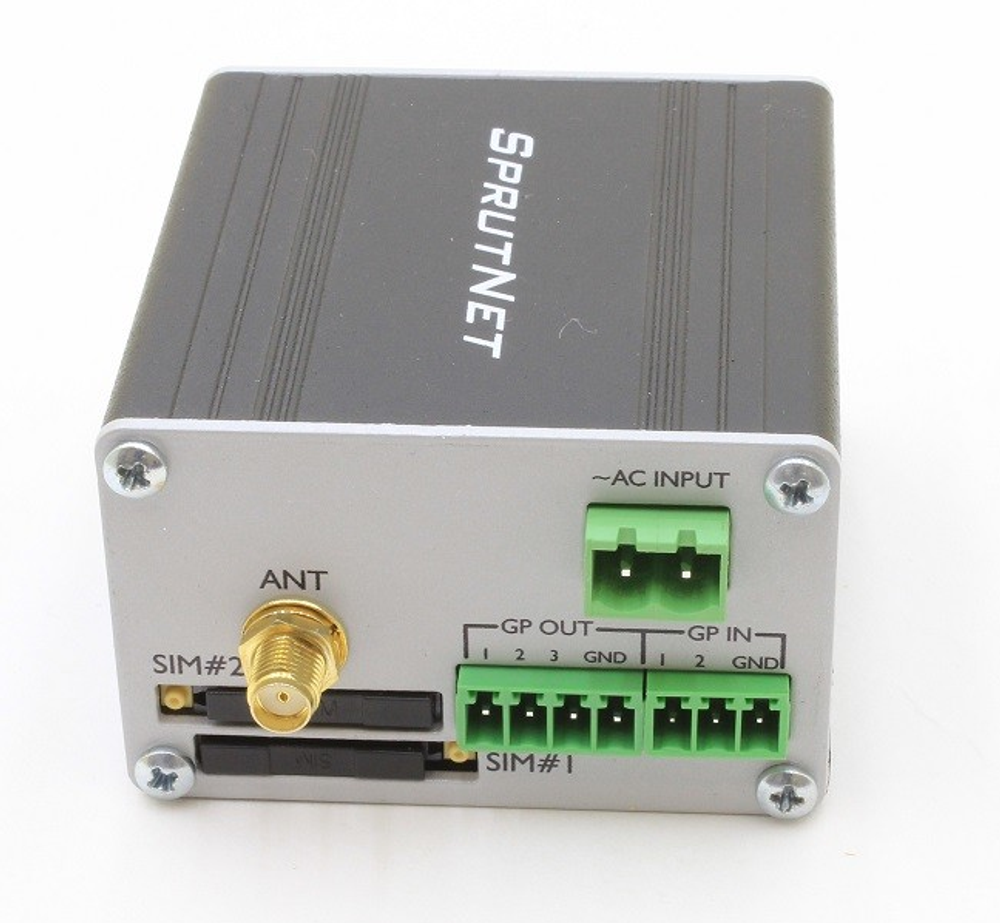

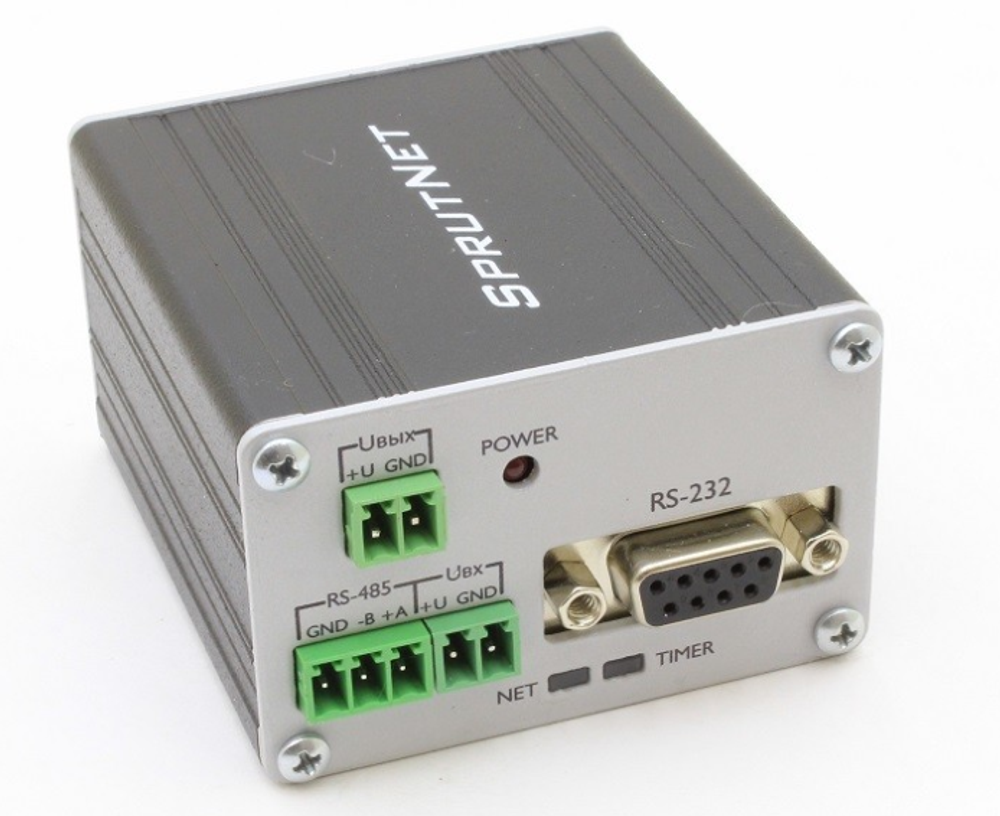

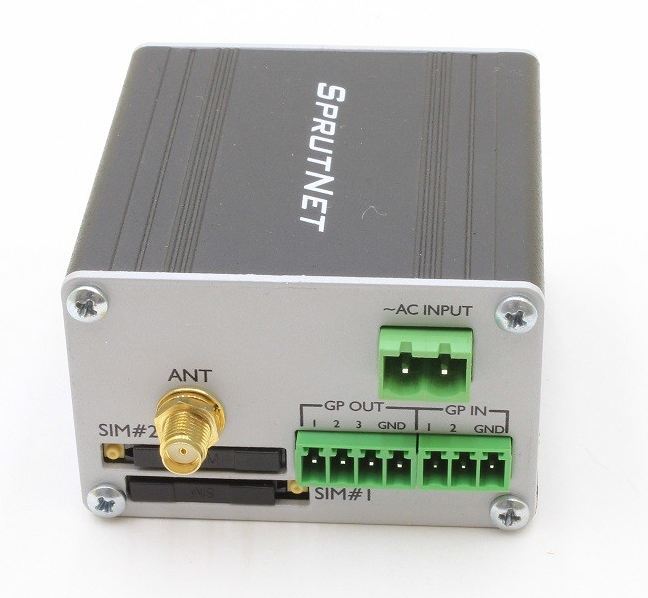

Bitcord GL868 RS232/RS485 AC KIT (снят с производства)

Добавить в сравнение
Характеристики
Канал передачи данных:
CSD
Стандарт связи:
2G
Количество SIM-карт:
2
Встроенная среда разработки:
Python
Встроенный блок питания:
Да
Входы/выходы GPIO:
Да
GSM-модуль:
Telit
Производитель:
Bitcord (SprutNet)
Все характеристики
Описание

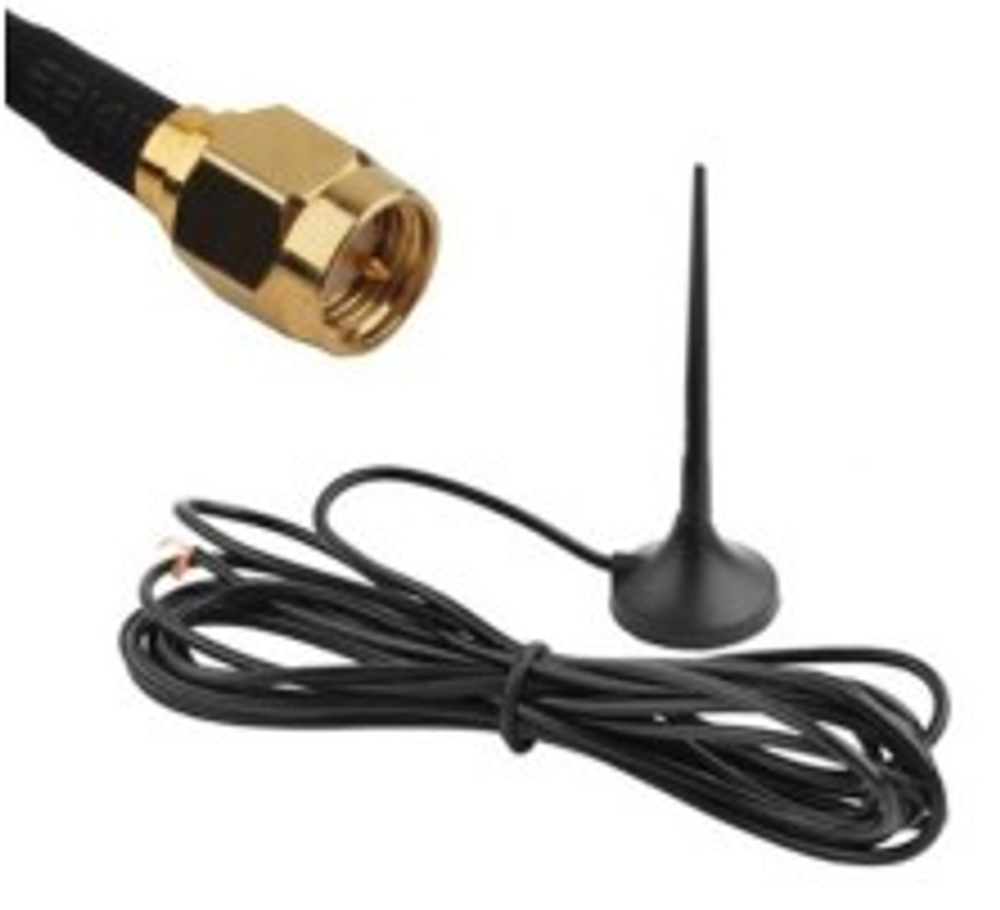

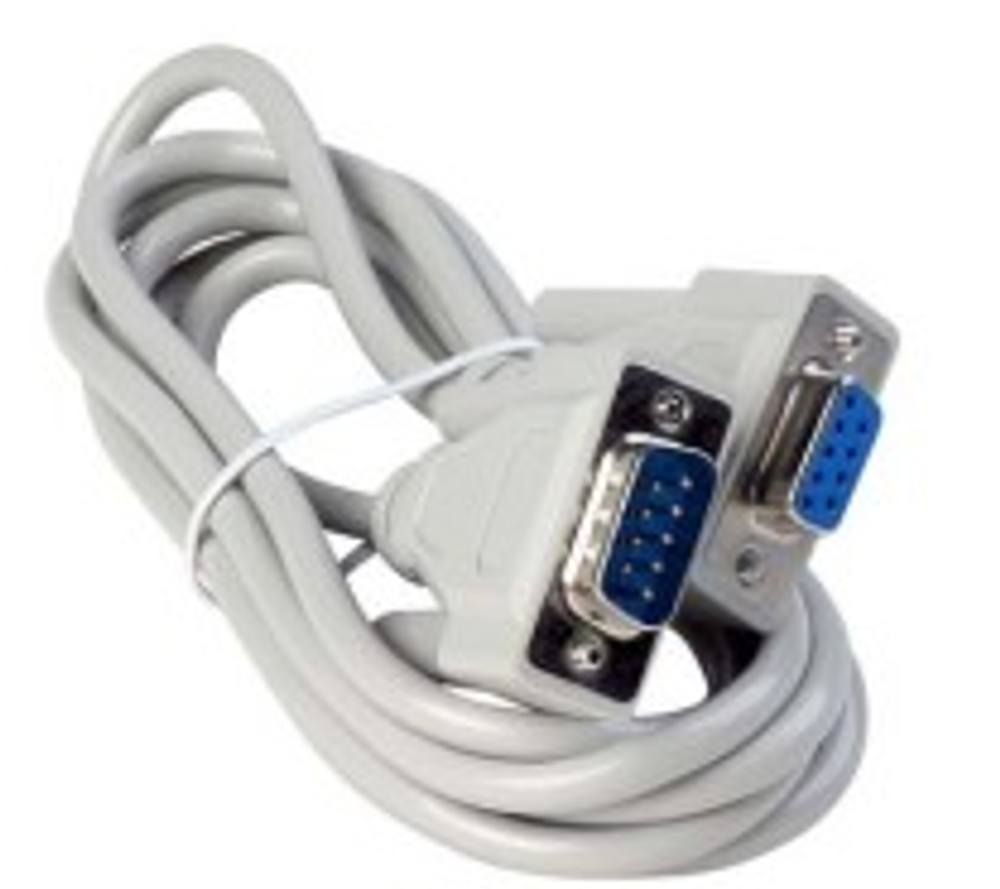

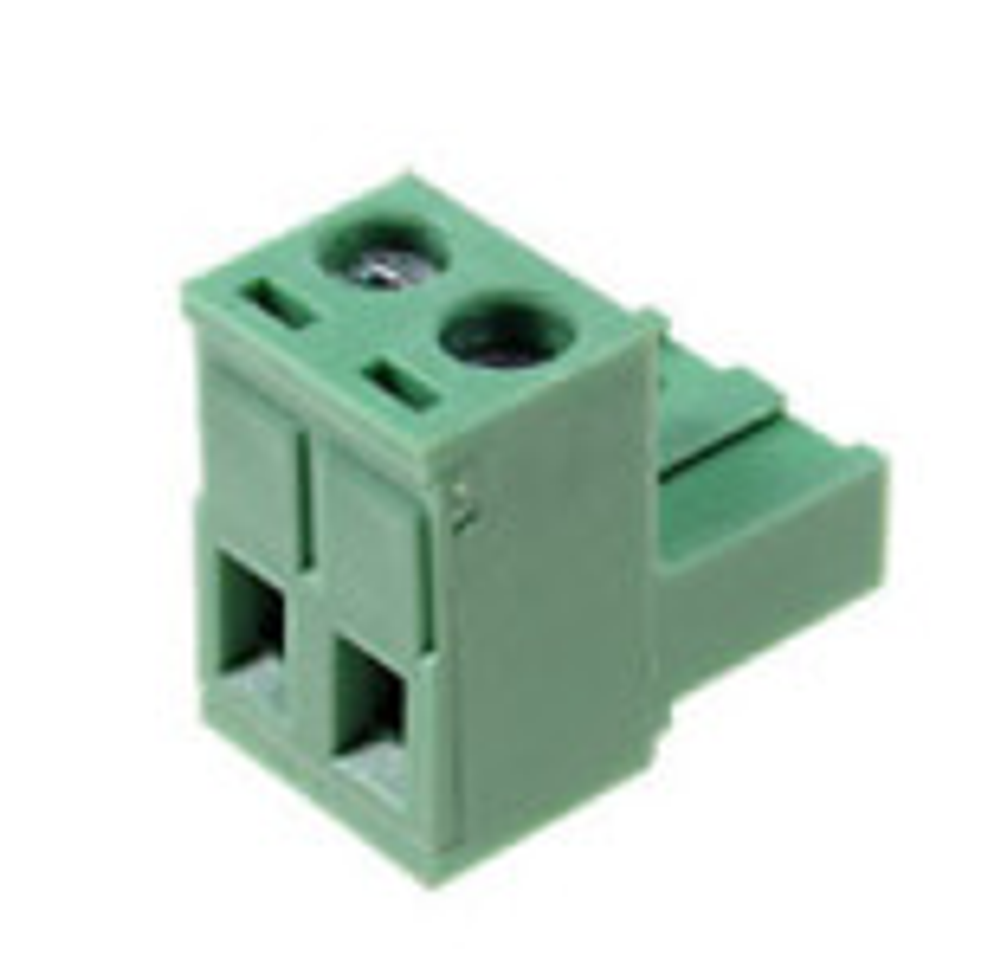

Разъем питания, антенна, кабель RS232 входят в комплект поставки

Промышленный GSM/GPRS модем для опроса приборов учета, передачи данных, отправки SMS. RS232, RS485, GPIO, TCP/IP стек, поддержка Python, условный/безусловный сторожевой таймер, 2 SIM. Встроенный блок питания.

Показать полностью Свернуть

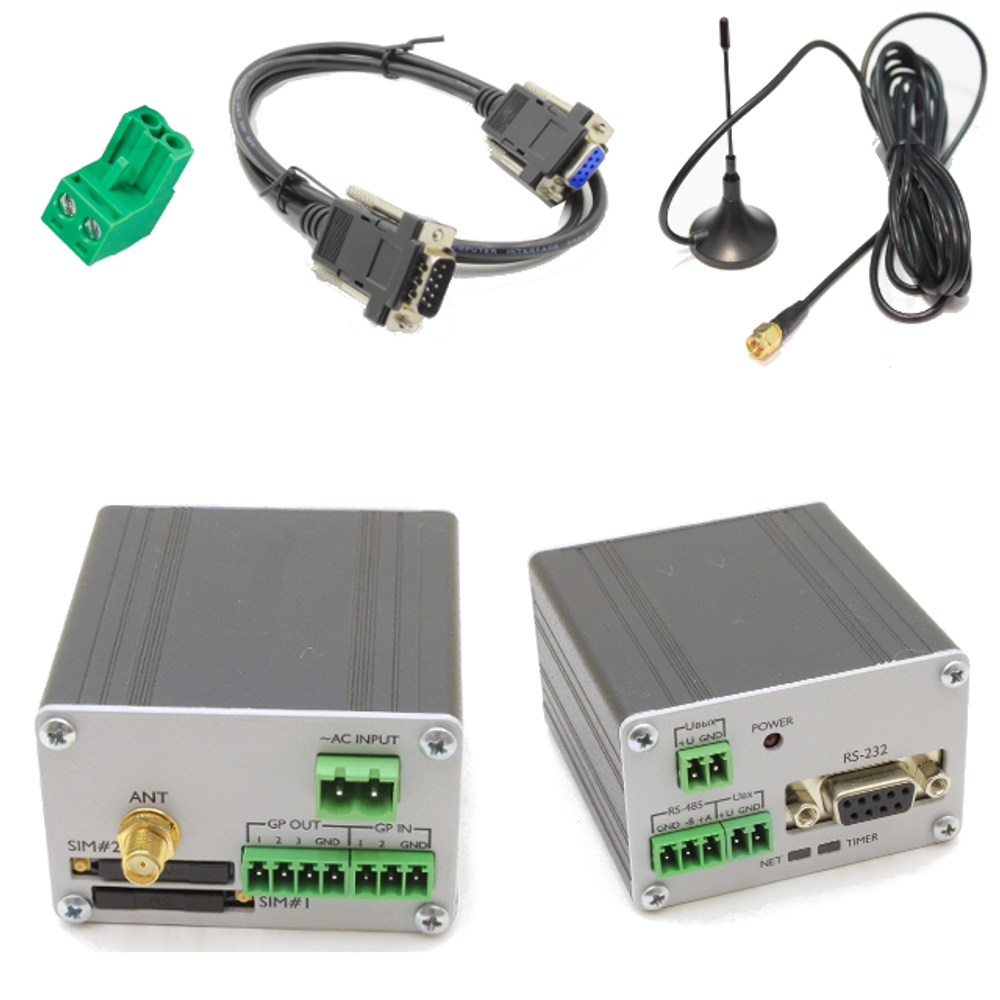

Цена за модем, антенну и интерфейсный кабель
Нет в наличии
Описание
Характеристики
Программное обеспечение, сертификаты и документация
Описание

Полностью Российское производство. Импортозамещение.



GSM/GPRS-модем Bitcord GL868 RS232/RS485 AC KIT – это компактный модем для передачи данных, текстовых сообщений SMS и факсов в сети GSM, создан на основе модуля GL868 Telit. Модем содержит широкий набор периферии – интерфейсы RS232, RS485, дискретные порты ввода GP-input, дискретные порты ввода GP-output. Встроенный блок питания.



Встроенный условный/безусловный сторожевой таймер обеспечивает как безусловную перезагрузку модема через настраиваемые интервалы времени, так и перезагрузку при «зависании» GSM модуля.



Модем может эксплуатироваться в качестве стандартного модема в одном из многочисленных режимов CSD, GPRS TCP/IP, SMS, так и исполнять пользовательские сценарии на языке Python, при помощи встроенного интерпретатора.



Возможность поочередного использования двух сим-карт, позволяет обезопасить пользовательские приложения от некачественных услуг сотовой связи, путем целенаправленного выбора сотового оператора с наилучшим сервисом на текущий момент.

*Модем может опционально оснащаться встроенным блоком питания от входного напряжения 220В переменного тока.





Технические характеристики



  • поддержка диапазонов EGSM900/DCS1800;
  • полное соответствие GSM/GPRS protocol stack 3GPP Release 4;
  • выходная мощность 2Вт(EGSM900) и 1Вт(DCS1800/PCS1900);
  • чувствительность: -108dBm (900МГц), -107dBm (1800МГц);
  • CSD до 9,6 kbps, V110;
  • AT-команды - 3GPP 27.005, 27.007 и пользовательские Telit AT команды;
  • Управление через удаленные AT-команды (Remote AT commands);
  • Serial port multiplexer 3GPP 27.010;
  • SIM Application Toolkit 3GPP TS 51.014;
  • Встроенный TCP/IP стек управляемый через AT-команды;
  • Поддержка технологии повышения чувствительности приема DARP/SAIC;
  • Поддержка протокола ITU-T V.24 serial link через один из интерфейсов RS232/RS485 с параметрами: диапазон скоростей передачи данных – от 300 до 115200 бит/сек;автоматическое определение скорости- до 115200 бит/сек
  • GPRS: multi-slot class 10;
  • GPRS: mobile station class B;
  • GPRS: скорость приема – до 85.6 kbps, передачи до 42.8 kbps;
  • SMS: Cell Broadcast; Text and PDU mode; Concatenated SMS; SMS over GPRS;
  • Дополнительные сервисы GSM:
    Call forwarding;
    Call barring;
    Call waiting & call hold;
    Calling line identification presentation (CLIP);
    Calling line identification restriction (CLIR);
    USSD;
    Closed user group;
  • Дополнительные функции:
    Телефонная книга SIM;
    Фиксированные номера FDN;
    Часы реального времени Real Time Clock;
    Управление сигнализацией Alarm management;
    Поддержка наборов символов IRA, GSM, 8859-1 и UCS2;
    Определение «глушения»;
    Встроенный TCP/IP стек, включая следующие протоколы TCP, IP, UDP, SMTP, ICMP и FTP;
    EASY SCAN – автоматическое сканирование GSM частот, работает также без SIM карты;
    Интерпретатор языка Python - доступно 1.9Мбайт энергонезависимой памяти и 1Мбайт ОЗУ для пользовательских скриптов;
    поддержка 2-х SIM карт;
    держатель SIM-карты N1: лотковый с толкателем;
    держатель SIM-карты N2: лотковый с толкателем;
  • Внешние интерфейсы:
    RS-232С(все сигналы стандарты) (9-контактный DRB-9FA);
    RS-485(GND,B-, A+) (3-контактный разрывной клеммник);
    GP-out (GP_out_2, GP_out_3, GP_out_4, GND) – 3 выхода типа ОК (открытый коллектор)
    тип выхода - открытый коллектор;
    максимальное коммутируемое напряжение - 60В;
    максимальный ток нагрузки - 500 мА;
    Примечание. При индуктивной нагрузке (например, при управлении обмоткой реле) необходим внешний защитный диод (параллельно нагрузке в обратном включении).
    4. GP-in (GP_in_5, GP_in_6, GND) – 2 входа типа TTL
    тип входа - открытый катод диода, анод которого подключен к напряжению 2.8 В через поледовательный резистор 10 кОм;
    защита входа от статического электричества - до 15 кВ;
    максимально допустимое входное напряжение - 6 В (ограничено порогом срабатывания защиты от статического электричества);
    высокий логический уровень - напряжение от 0.8 до 5.5 В;
    низкий логический уровень - напряжение от 0 до 0.5 В;
  • входной ток:
  • от минус 200 мкА до 0 мкА при входном напряжении от 0 до 2.3 В
  • от 0 мкА до 50 мкА при входном напряжении от 2.3 до 5.5 В
  • антенный разъем: SMA-F;
    диапазон входного напряжения питания :
  • Исполнение «Bitcord GL868 AC» - 220В переменного договора;
  • защита от инверсии питающего постоянного напряжения на разъеме «Uвх» – есть;
  • потребляемый ток от источника питания 12В, в режиме передачи данных CSD или GPRS, не более - 300 мА;
  • параметры выходного постоянного напряжения встроенного преобразователя напряжения – 12В (номинальное напряжение), 1.0А (номинальный ток), выходное напряжение гальванически изолировано от напряжения 220В;
    кратковременный ток от источника питания в момент инициализации модема:
  • Исполнение «Bitcord GL868» - не более 50 мА;
    рабочая температура: -40 ..+ 80°C;
    температура хранения: -50 ..+ 85°C;
  • относительная влажность - от 5 до 95% RH;
  • максимальная влажность: 95% RH при +40°C;
  • степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP20;
    размеры и масса:
  • Исполнение «Bitcord GL868 AC» - 67 x 63 x 31.6 мм, 90 грамм;
Характеристики
Канал передачи данных
CSD
Стандарт связи
2G
Количество SIM-карт
2
Встроенная среда разработки
Python
Встроенный блок питания
Да
Входы/выходы GPIO
Да
GSM-модуль
Telit
Производитель
Bitcord (SprutNet)
Программное обеспечение, сертификаты и документация

Документация

Руководство по эксплуатации модема Bitcord (SprutNet) GL868.
Описание AT команд GSM/GPRS модулей Telit.
Руководство по использованию протокола мультиплексирования (CMUX).
Сканирование частотных каналов GSM модулями Telit.
Руководство по использованию встроенного языка Python.
Руководство по использованию встроенного TCP/IP стека.
Руководство по применению: определение местоположения с использованием модулей Telit.
Руководство программиста по модулям Telit.
Руководство по применению: использование протокола SSL в модулях Telit.
Руководство по применению SIM/USIM application toolkit.
Руководство по применению: детектирование антенны в модулях Telit.
Руководство по применению: удаленное управление AT командами через SMS или TCP/IP.
Документация по Python.
Руководство по тестированию функциональности eCall.
Руководство по быстрому старту работы с Python.
Руководство по применению: совместное использование удаленных AT команд и мониторинга событий.
