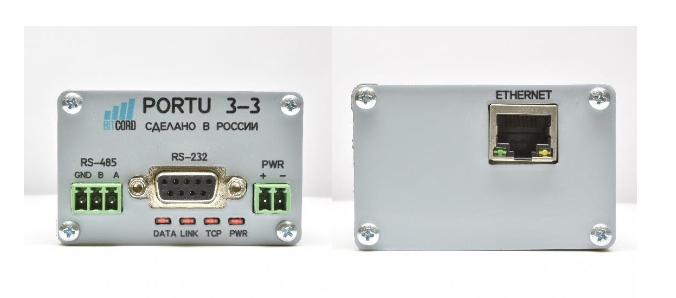

PORTU RS232/RS485-Ethernet v3.3, конвертер интерфейсов

Конвертер PORTU RS232/RS485-Ethernet v3.3–это устройство осуществляющее двунаправленную трансляцию данных интерфейса последовательной передачи RS232 или RS485 в интерфейс Fast Ethernet. Устройство извлекает данные из пакетов TCP/UDP поступившие в порт устройства с интерфейсом Fast Ethernet и транслирует их в последовательный порт RS232 или RS485.

Данные поступившие в порты RS232 или RS485 транслируютсяи передаются в пакетах TCP/UDPчерез порт Ethernet. Со стороны Ethernet порта устройство может работать как в режиме клиента (посылать запросы на внешний IPадрес), так и режиме сервера (принимать запросы от других устройств, подключенных к сети Ethernet). Устройство позволяет подключить широкий спектр промышленных устройств, контроллеров, датчиков, реле и т.д. к локальной сети Fast Ethernet, построенной на витой паре.

Если конвертер подключен к ADSL модему или просто к кабельному интернет провайдеру, благодаря поддержке протокола PPPoE, возможна авторизация и работа в сети интернет.
Конвертер конфигурируется как через последовательный порт, так и через Ethernet интерфейс. Устройство поддерживает как режим прозрачноно канала, так и режим AT-команд. Устройство может быть настроено через последовательный интерфейс RS232/RS485, программуна ПК через TCP/IP, через встроенный Веб-сервер.

Конвертер PORTU RS232/RS485-Ethernet v3.3–это устройство осуществляющее двунаправленную трансляцию данных интерфейса последовательной передачи RS232 или RS485 в интерфейс Fast Ethernet. Устройство извлекает данные из пакетов TCP/UDP поступившие в порт устройства с интерфейсом Fast Ethernet и транслирует их в последовательный порт RS232 или RS485.



Данные поступившие в порты RS232 или RS485 транслируютсяи передаются в пакетах TCP/UDPчерез порт Ethernet. Со стороны Ethernet порта устройство может работать как в режиме клиента (посылать запросы на внешний IPадрес), так и режиме сервера (принимать запросы от других устройств, подключенных к сети Ethernet). Устройство позволяет подключить широкий спектр промышленных устройств, контроллеров, датчиков, реле и т.д. к локальной сети Fast Ethernet, построенной на витой паре.



Если конвертер подключен к ADSL модему или просто к кабельному интернет провайдеру, благодаря поддержке протокола PPPoE, возможна авторизация и работа в сети интернет.
Конвертер конфигурируется как через последовательный порт, так и через Ethernet интерфейс. Устройство поддерживает как режим прозрачноно канала, так и режим AT-команд. Устройство может быть настроено через последовательный интерфейс RS232/RS485, программуна ПК через TCP/IP, через встроенный Веб-сервер.



Наличие стандартного интерфейса RS485, позволяет использовать конвертерв системах КИПиА, АСУ, АСКУЭ, подключать его к уже готовой RS485 сети приборов сбора информации, или RS485 сети исполнительных устройств общим числом до 32.



Наличие интерфейса RS232 позволяет подключать большой спектр устройств:



•теплосчетчики;
•электросчетчики;
•промышленное оборудование;
•контроллеры;
•станки с программным управлением;
•датчики;
•карт-ридеры;
•исполнительные устройства.



Характеристики



•поддержкапротоколов10/100 Base-T Ethernet (Auto Detection);
•скорость интерфейса RS232/RS485 300бит/сек-460,8кбит/сек, всего 16 значений скорости;
•поддержка TCP, UDP, IP, ARP, ICMP, IGMP, MAC, DHCP, PPPoE, DNS, NetBIOS;
•поддерживаемые сигналы интерфейса RS232 -TXD, RXD, CTS, RTS;
•количество бит данных -7,8;
•количествоStopбит-1,2;
•проверка четности –NONE,EVEN, ODD;
•управление потоком -NONE, RTS/CTS;
•обновление прошивки черезEthernet;
•индикация 10/100, коллизий Ethernet;
•диапазон входного напряжения питания : +8В ... + 36В;
•номинальное напряжение питания -12В;
•максимальный потребляемый ток по цепи питания, не более -300 мА;
•размеры: 63 x 67 x 39мм;
•рабочая температура-минус 40 ..+80°C;
•температура хранения –минус 50 -85°C;
•относительная влажность -от 5 до 95% RH;
•максимальная влажность: 95% RH при +40°C;
•степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP20;
•масса: не более 135гр.



Комплектность



•Конвертер.
•Трёхконтактная клеммная розеткадля разъема RS485.
•Двухконтактная вилкаклеммная розетка для разъема питания.
•Настоящая инструкция по эксплуатации.
•Упаковочная коробка.

Производитель Bitcord (SprutNet)
