Назначение модема

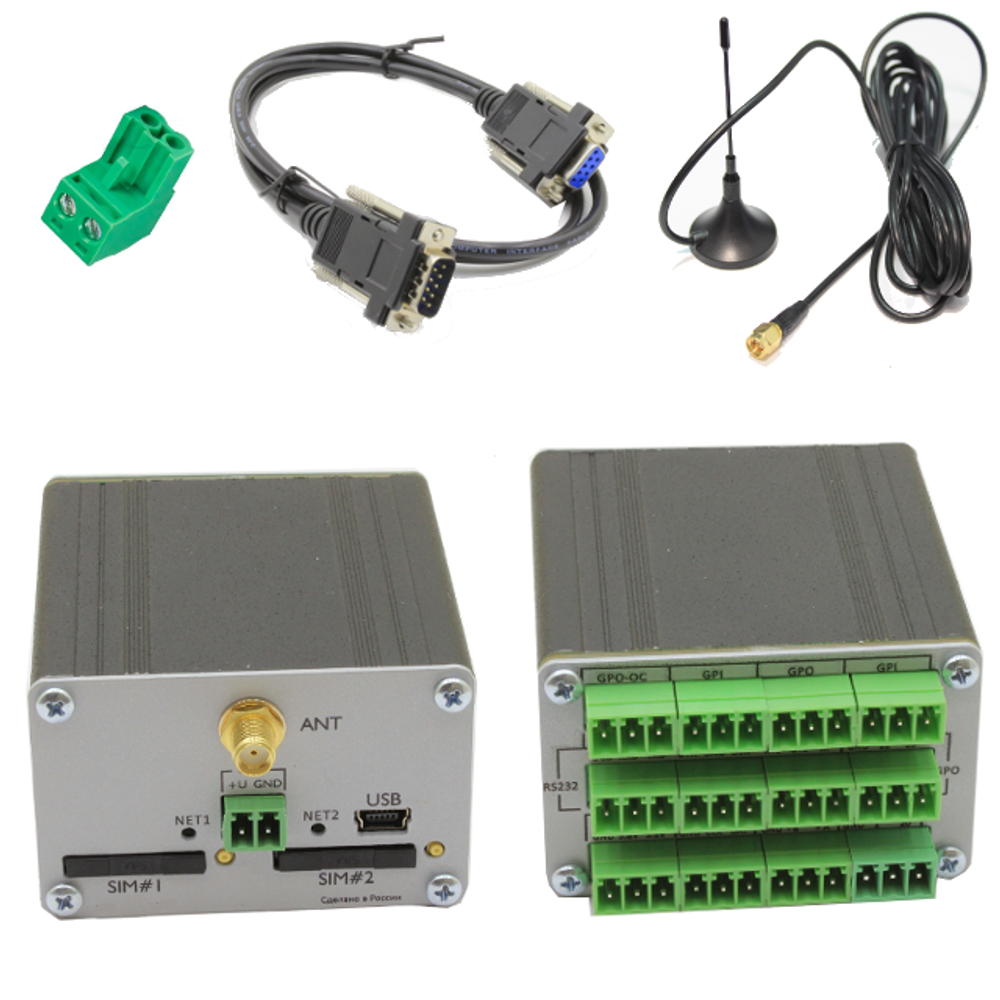

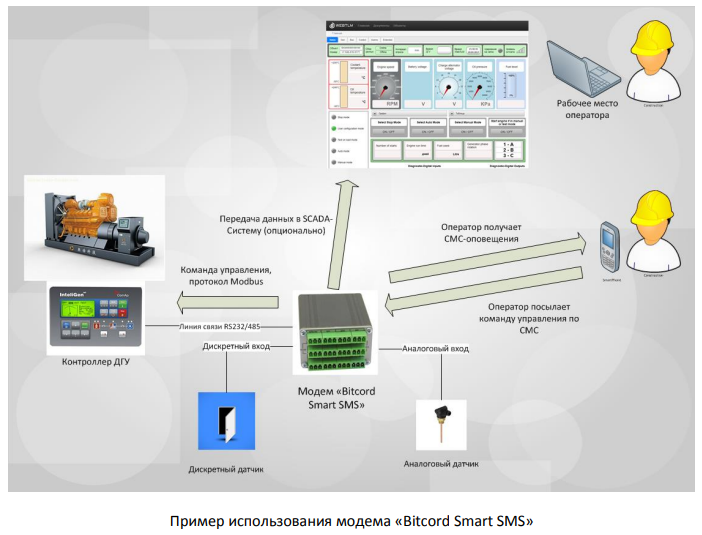

Основное назначение модема «Bitcord CT-SMART SMS, GSM/GPRS модем» – СМС-информирование состояния входов-выходов GPIO и состояния АЦП модема. Дополнительно, модем имеет режим «Modbus-мастер» для чтения-записи по СМС-запросам произвольных регистров
подключенного устройства с RS232 или RS485 интерфейсом.
Модем построен на базе GSM-модуля Cinterion EHS5-E со встроенной платформой Java. Модем имеет 4 дискретных входа, 7 дискретных выходов, 1 вход АЦП, 2 интерфейса (RS232 и RS485) для связи с устройствами, 2 слота для SIM-карт для резервирования оператора сотовой связи.
Основные функции модема
1. СМС-оповещение и СМС-управление:
СМС-оповещение о состоянии дискретных входов и аналогового входа модема
Циклическое СМС-информирование и СМС-оповещение при выходе
контролируемого параметра за пределы;
поддержка русифицированных СМС;
передача по СМС информации об объекте (идентификатор, наименование и адрес
объекта)
СМС-управление Modbus-устройством
2. Циклический сбор данных по последовательным интерфейсам RS232/485:
настраиваемые шаблоны Modbus-регистров для поддержки множества типов
устройств;
одновременная поддержка двух типов интерфейсов – RS232 и RS485;
3. Конфигурирование модема:
Управление модемом/настройка модема через интерфейс USB и по СМС;
удалённое конфигурирование по 3G/GPRS-каналу;
запрос информации о работе модема по СМС: баланс на SIM-карте, качество
сигнала, диагностика работы модема;
сброс параметров модема на заводские настройки по команде;
команда перезагрузки модема.
4. Ведение журналов и статистики:
журналы перезапуска, коррекции времени и другие
фиксация всех событий модема (вывод лога в заданный последовательный порт
модема и сохранение в файловую систему модема).
передача журналов и статистики по запросу пользователя в USB-порт или по СМС.
статистика перезапусков модема, количества переданных/полученных СМС,
возникших ошибок и предупреждений, и других параметров работы модема;
5. Удалённое обновление прошивки модема:
по команде СМС и через последовательный порт USB;
подтверждение об успешном обновлении прошивки отсылается на заданный
номер телефона;
6. Интеграция с системами сбора данных и управления (SCADA-системами):
прозрачный 3G/GPRS-канал до устройства;
функция конвертера протоколов Modbus TCP-Modbus RTU;
передача данных модема (состояние дискретных входов-выходов, АЦП, баланса
SIM-карты, качества сигнала) по протоколу ModbusTCP через 3G/GPRS-канал;
автоопределение параметров APN для подключения к сети интернет при помощи
любой SIM-карты.
7. Резервирование оператора связи при помощи 2-х SIM-карт.
Переключение на другую SIMкарту при потере регистрации в сети, снижению качества сигнала и по снижению
денежного баланса на SIM-карте.
Области применения модема
подключение панелей управления дизельных генераторов, компрессоров, холодильного
оборудования, контроллеров АСУТП
охранно-пожарная сигнализация
системы диспетчерского контроля и управления (SCADA-системы)
Преимущества использования модема
1. Модем «Bitcord CT-SMART SMS, GSM/GPRS модем» построен на программной платформе «IoT-модем», что
позволяет расширять функционал модема, добавляя требуемые функции в Java-прошивку
(передача данных в Web, интеграция новых протоколов обмена).
2. Возможность интеграции в существующую автоматизированную систему управления
технологическим процессом по протоколам ModbusTCP и ModbusRTU.
3. Возможность удалённой настройки модема через 3G/GPRS. Модем устанавливается на
объекте, подключаются линии связи, проверяется связь. Дальнейшая настройка модема
может выполняться удалённо, что позволяет экономить на поездках на объект.
4. Удалённое обновление прошивки модема по СМС.
Технические характеристики модема
Диапазоны частот и стандарты сотовой связи
❖ поддержка 2-х диапазонов GSM EGSM900/DCS1800;
❖ поддержка 2-х диапазонов UMTS 900/2100 MHz;
❖ полное соответствие стандарту GSM фаза 2/2+;
❖ выходная мощность:
➢ Class 4 (2Вт ±2dB) для EGSM850
➢ Class 4 (2Вт ±2dB) для EGSM900
➢ Class 1 (1Вт ±2dB) для GSM1800
➢ Class 1 (1Вт ±2dB) для GSM1900
Скорости передачи данных по радиоканалу.
❖ HSPA: HSDPA Cat.8/HSUPA Cat.6 - DL 7.2Mbps/ UL 5.7Mbps;
❖ UMTS: PS data rate - DL 384 kbps/ UL 384 kBps;
❖ UMTS: CS data rate - DL 64 kbps/ UL 64 kbps;
❖ EDGE: Class 12 – DL 237 kbps/ UL 237 kBps:
❖ GPRS: Class 12 – DL 85.6 kbps/ UL 85.6 kBps;
❖ CSD: 14.4 kbps
Протоколы передачи данных и стандарты обработки данных, поддерживаемые модемом
❖ SMS: text and PDU mode, Cell broadcast;
❖ Факсимильная передача: Группа 3, класс 1 и 2;
❖ Звуковые кодеки: FR, HR, EFR, AMR;
❖ Встроенный TTY модем;
❖ поддержка SIM карт: 1.8В и 3В;
❖ факс: Group 3, class 1;
❖ встроенная поддержка языка Java;
➢ Java™ profile IMP-NG & CLDC 1.1 HI;
➢ Secure data transmission с HTTPS/SSL;
➢ Multi-Threading programming и Multi-Application execution;
❖ 5 MB RAM и 10 MB Flash File System;
Интерфейсы передачи данных
❖ держатель SIM-карты: лоткового типа: 2шт;
❖ GPI (General purpose inputs) дискретные входы: 4 шт (Uлог1=2.85В; Uлог0 < 0.95В);
❖ GPO (General purpose outputs) дискретные выходы: 5 шт (Uлог1 > +3.04В; Uлог0 < 0.38В;
Ioutmax=25mA) + GPO OC (General purpose outputs with open collector ) - 2шт (выход типа
открытый коллектор ОК, Umax=25В, Imax=100mA) типа с открытым коллектором;
❖ ADC аналоговые входы: 1 шт (Rвх=1МОм, Uвх=0.0-1.2В, защита по входу от превышения
напряжения);
❖ внешний интерфейс:
➢ RS-232С (все сигналы интерфейса RS-232C, разъем DRB-9F), скорость передачи
данных до 1200-921600 бит/сек, с режимом автоопределения скорости 1200-
230400 бит/сек, дуплекс;
➢ RS-485 (A+,B-, GND) (3х-контактный разрывной клеммник с шагом 3.81 мм),
скорость передачи данных до 1200-921600 бит/сек, с режимом автоопределения
скорости 1200-230400 бит/сек, полудуплекс;
➢ USB (разъем Mini USB-B), скорость передачи данных до 12Мбит/сек, USB 2.0 Full
Speed;
Примечание: RS232 и RS485 запараллелены.
❖ антенный разъем: SMA-F;
Параметры источника питания и защита от зависания
❖ диапазон входного напряжения питания: +8В … + 36В;
❖ потребляемый ток от источника питания, в режиме передачи данных CSD или GPRS, не
более - 500 мА;
❖ кратковременный, потребляемый ток от источника питания в момент инициализации
модема - не более 1000 мА;
❖ Автоматическая перегрузка при зависании (Watchdog). Встроенная автоматическая
система слежения за активностью модема производит его выключение с последующим
включением примерно через 8 секунд после внутреннего сбоя модема («зависания»).
Условия эксплуатации и хранения
❖ рабочая температура: -40 ..+ 80°C;
❖ температура хранения: -50 ..+ 85°C;
❖ относительная влажность: от 5 до 95% RH;
❖ максимальная влажность: 95% RH при +40°C;
IP-класс защиты и конструктивное исполнение
❖ степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP30;
❖ размеры: 67 x 63 x 28 мм;
❖ вес: 96 грамм.
