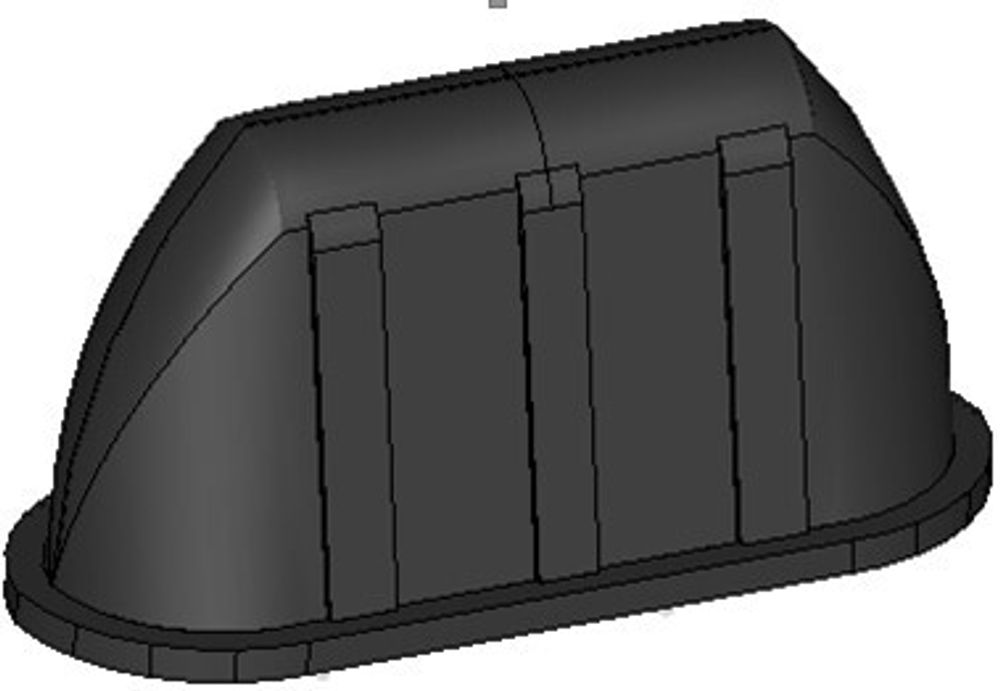

Данный комплекс специально разработан для обеспечения надежного доступа к мобильным сетям в составе системы MIMO.
Комплекс должен устанавливаться вертикально. Наличие посторонних предметов допустимо не ближе 80 мм от корпуса.
|
Стандарт |
LTE-800 |
GSM-900 |
GSM-1800 |
3G-2100 |
WiFi-2400 |
4G-2600 |
||||||||||||
|
Диапазон частот, МГц |
790…880 |
880…960 |
1710… 1800 |
1900… 2170 |
2400… 2483 |
2496… 2696 |
||||||||||||
|
Поверхность установки |
диэлектрическая |
Проводящая* |
диэлектрическая |
Проводящая* |
диэлектрическая |
Проводящая* |
диэлектрическая |
Проводящая* |
диэлектрическая |
Проводящая* |
диэлектрическая |
Проводящая* |
||||||
|
Средний коэффициент усиления, дБи |
1.4 |
5.1 |
1.4 |
5.7 |
2.2 |
6.8 |
2.9 |
6.3 |
3.4 |
5.7 |
3.4 |
6.1 |
||||||
|
КСВ, не более (типовое значение) |
3 (2.5) |
2.0 (1.8) |
2.5 (2.2) |
1.8 (1.5) |
||||||||||||||
|
Развязка между антеннами, не менее, дБ |
15 |
15 |
17 |
20 |
||||||||||||||
|
Поляризация |
Вертикальная |
|||||||||||||||||
|
Максимум диаграммы направленности над уровнем горизонта, градусов |
5 |
|
5 |
|
15 |
|
10 |
|
10 |
|
10 |
|
||||||
|
Ширина диаграммы направленности по уровню 50% мощности, градусов |
|
|||||||||||||||||
|
в горизонтальной плоскости |
360 (круговая) |
|||||||||||||||||
|
в вертикальной плоскости |
91 |
28 |
92 |
34 |
39 |
14 |
38 |
12 |
31 |
11 |
30 |
9 |
||||||
|
Неравномерность диаграммы направленности в горизонтальной плоскости, не более, дБ |
±1.7 |
±3.1 |
±2,0 |
±2.2 |
±1,9 |
±2.7 |
±1.6 |
±2.9 |
±3.6 |
±5.5 |
±2.0 |
±3.5 |
||||||
|
Диапазон рабочих температур, °C |
–40…+80 |
|||||||||||||||||
|
Грозозащита |
отсутствует |
|||||||||||||||||
|
Исполнение корпуса |
пыле-брызгозащищённое IP64 |
|||||||||||||||||
|
Габаритные размеры, мм |
290x117x140 |
|||||||||||||||||
|
Вес (при стандартной длине кабеля), г |
|
|||||||||||||||||
|
Тип кабеля** |
RG58A/U |
|||||||||||||||||
|
Длина кабеля, стандарт**, м |
5 |
|||||||||||||||||
|
Разъём** |
FME-F, SMA-M, RP-SMA-F, N-M, TNC-M |
|||||||||||||||||
* Приведённые характеристики соответствуют установке антенны над «идеальной землёй» – металлической плоскостью размерами до границ «ближней зоны» (не менее 3,5 м в каждую сторону от антенны).
** При необходимости изменяется по желанию заказчика
