Bitcord CT-2-02 AC, GSM/GPRS модем

Модем «BitcordCT-2-02 AC» – это компактный модем со встроенным блоком питания, для передачи данных, сообщений SMSи факсов в сети GSM. Стандартные интерфейсы RS-232С и/или RS-485, или USB, встроенный микроконтроллер с программой автоматической перезагрузки модема при его зависании и по таймеру с регулируемым временем перезагрузки, делают простым, удобным и надежным применение модема в качестве терминала GSMв системах с дистанционным управлением. Модем может быть использован для организации доступа к сети интернет с любого ПК, оснащенного COM-портом.

Оснащение модема одновременно двумя портами с различными типами интерфейсов -RS-232Cи RS485 –делает его еще более удобным, расширяя сферу применения в части подключения оконечных устройств различных типов, и дает возможность осуществлять передачу данныхпо двум интерфейсам в режиме временного мультиплексирования.

Области применения

•Системы M2M

•Системы IoT

•Удаленная диспетчеризация узлов учета тепла

•Удаленная диспетчеризация электросчетчиков

•Удаленная диспетчеризация узлов учета газа

•Системы безопасности

•Дистанционный контроль

•Дистанционные измерения

•Доступ в Интернет

Характеристики изделия

ВСТРОЕННЫЙ БЛОК ПИТАНИЯ

Диапазоны частот и стандарты сотовой связи.

•поддержка диапазонов EGSM900/DCS1800

•полное соответствие стандарту GSMфаза 2/2+;

•выходная мощность 2Вт(EGSM900) и 1Вт(DCS1800);

Протоколы передачи данных и стандарты обработки данных, поддерживаемые модемом.

•CSD до 14,4 kbps;

•USSD;

•SMS : text and PDU mode;

•Факсимильная передача: Группа 3, класс 1 и 2;

•Звуковые кодеки: FR, HR, EFR, AMR;

•Встроенный TTY модем;

•поддержка SIMкарт: 1.8В и 3В;

•факс: Group3, class1;

Скорости передачи данных по радиоканалу.

•GPRS:multi-slot class 10;

•GPRS: mobile station class B;

•GPRS: скорость приема –до 85.6 kbps, передачи до 42.8kbps;

Интерфейсы передачи данных и питания.

•держатель SIM-карты:лоткового типа;

•таймер перезагрузки –есть;

•способ настройки таймера –пользователем;

•диапазон настройки таймера перезагрузки –1час-24 часа, с дискретом 1 час;

•внешний интерфейс:

вар. 1. RS-232С(все сигналы интерфейса RS-232C, разъем DRB-9F) ;

вар 2. RS-485(A+,B-, GND) (3х-контактный разрывной клеммникс шагом 3.81 мм);

вар 3. RS-232С/RS-485 (DRB-9Fи3х-контактный разрывной клеммник);

Вариант интерфейса определяется при заказе устройства!

•антенный разъем: SMA-F;Параметры источника питания.

•диапазон входного напряжения питания : +8В ... + 36В;

•потребляемый ток от источника питания, врежиме передачи данных CSD или GPRS, неболее -500 мА;

•кратковременный, потребляемый ток от источника питания в момент инициализации модема -не более 1000 мА; •защита от инверсии питающего постоянного напряженияна разъеме «Uвх»–есть;

Условия эксплуатации и хранения.

•рабочая температура: -40 ..+ 80°C;

•температура хранения: -50 ..+ 85°C;

•относительная влажность -от 5 до 95% RH;

•максимальная влажность: 95% RHпри +40°C;

•степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP30;

Массо-габаритные характеристики.

•габаритные размеры: 62.6 x 39.6 x 69,5 мм (ШxВxД) без учета разъемов;

•масса версия RS232/RS485: 113.6 (110-116)грамм.

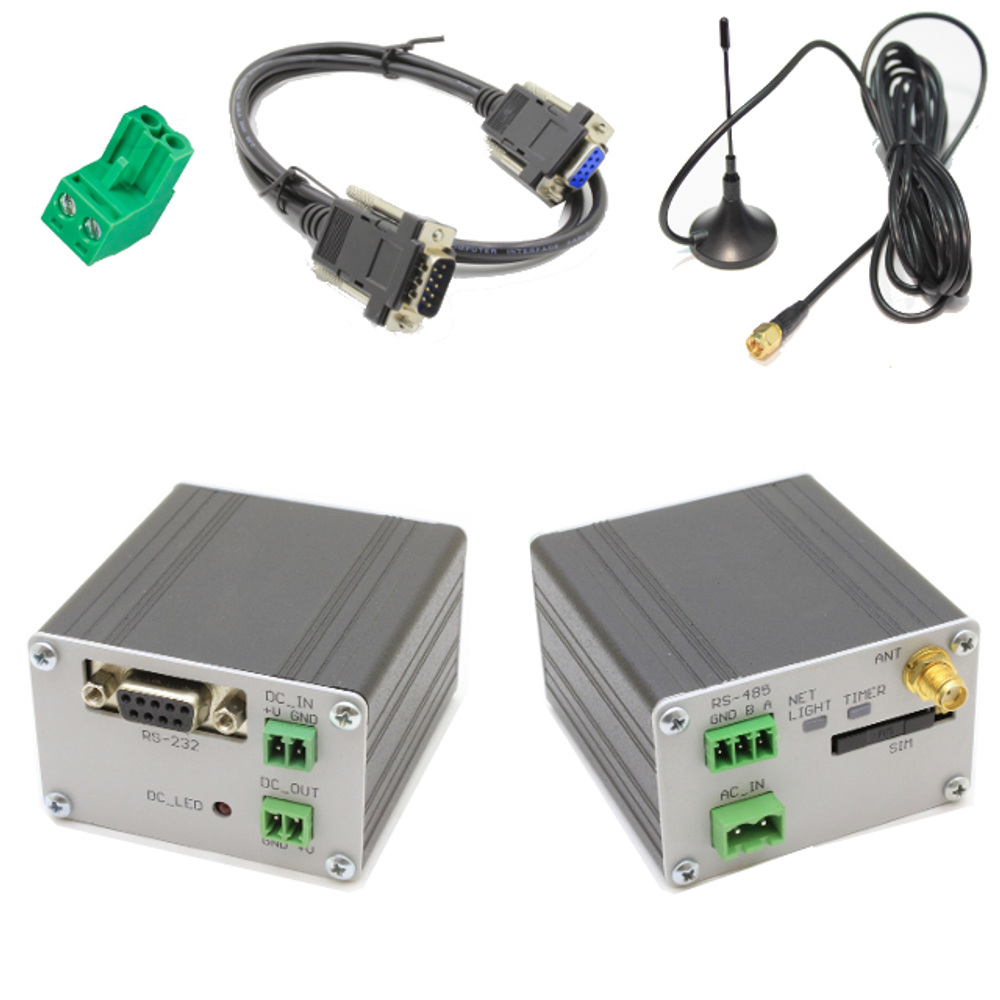

Комплектность.

1.модем;

2.антенна на магнитном основании, с кабелем длиной 2.5-3 метра;

3.клеммник разъема питания 2-х контактный, шаг 3.81мм;

4.клеммник разъема RS485 3-х контактный, шаг 3.81мм;

5.кабель интерфейсный RS232 DB9M-DB9F;

6.настоящее руководство по эксплуатации;

7.коробка.
