Описание

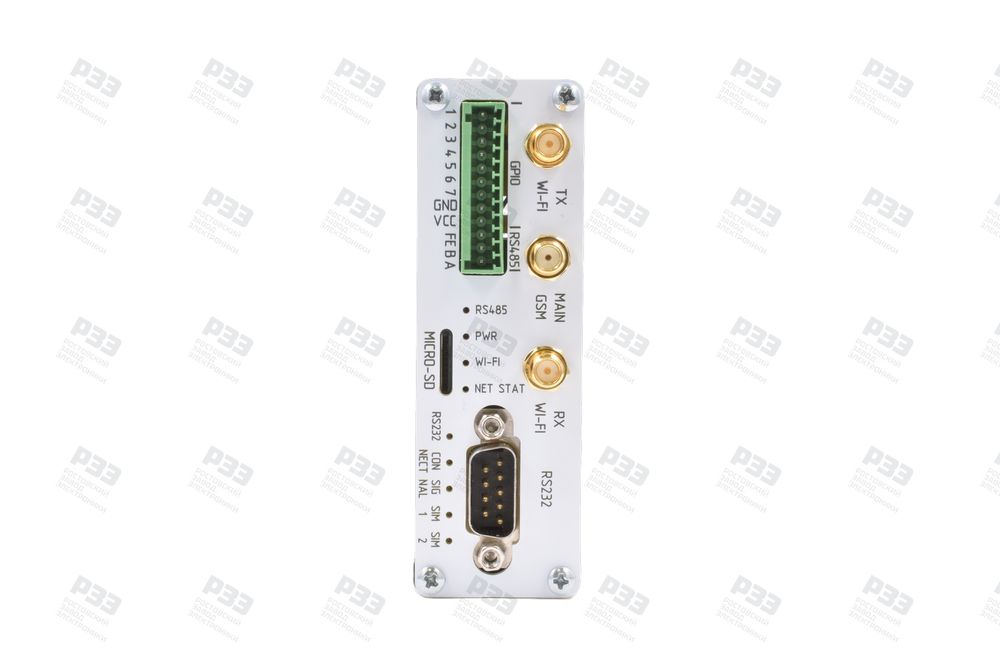

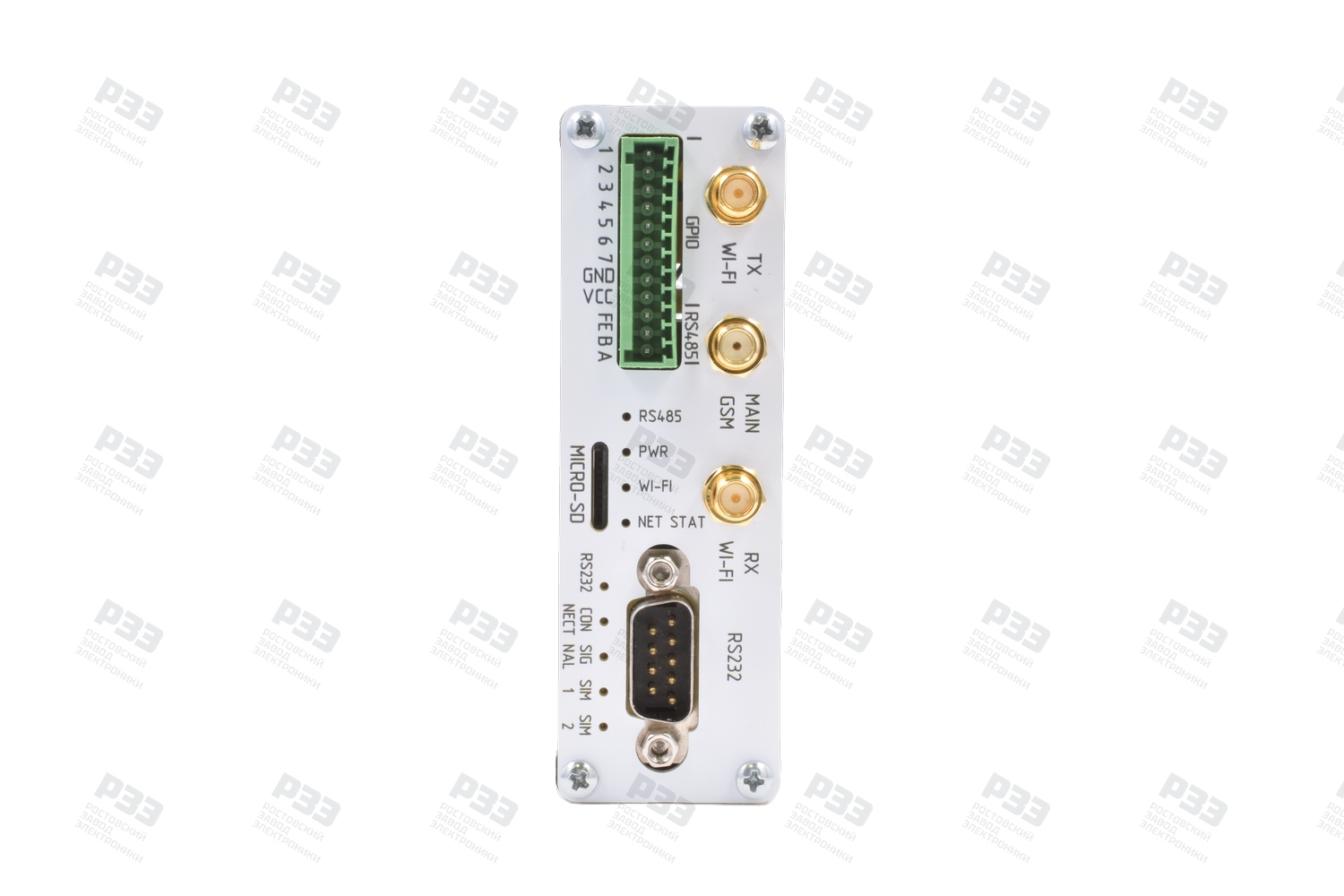

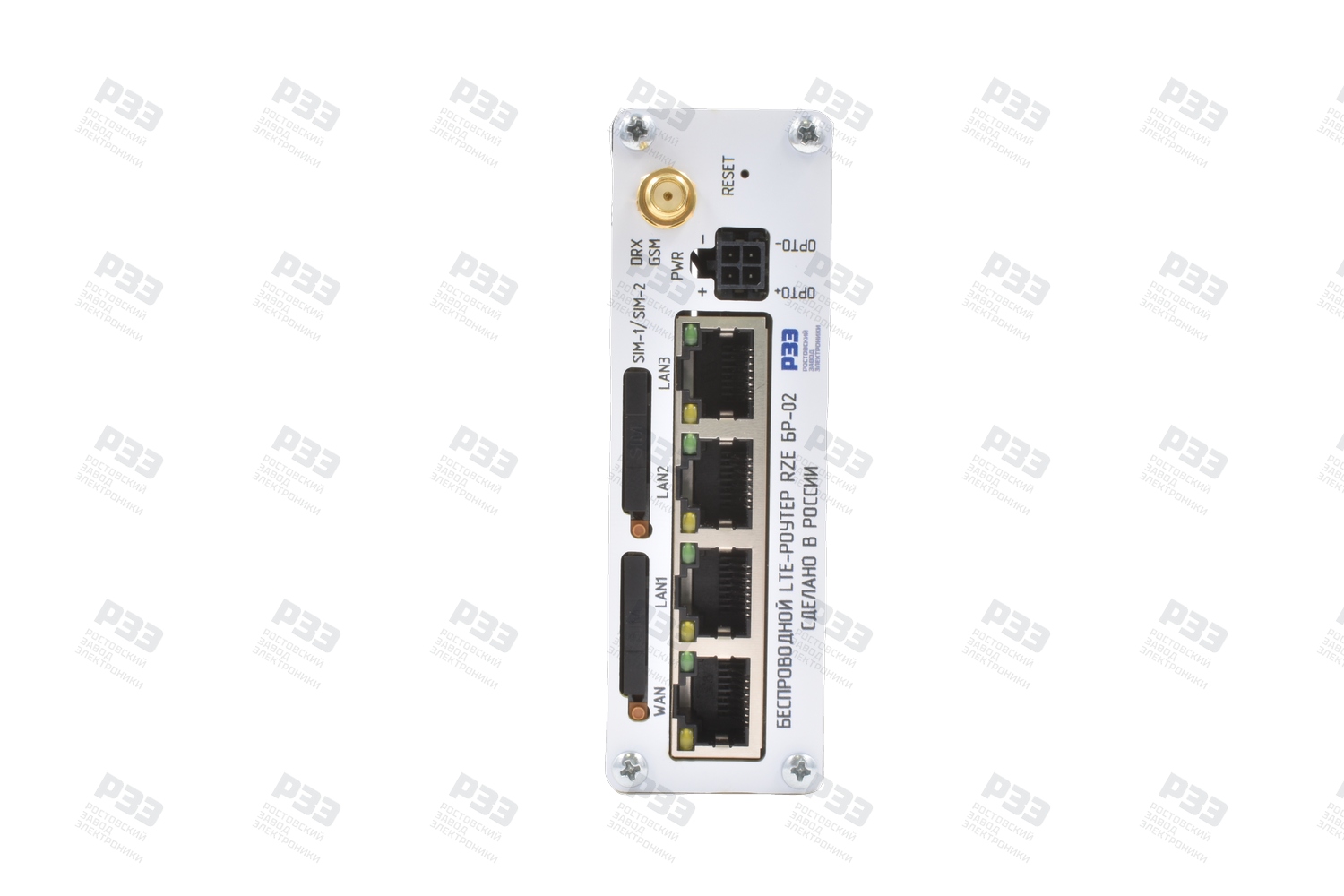

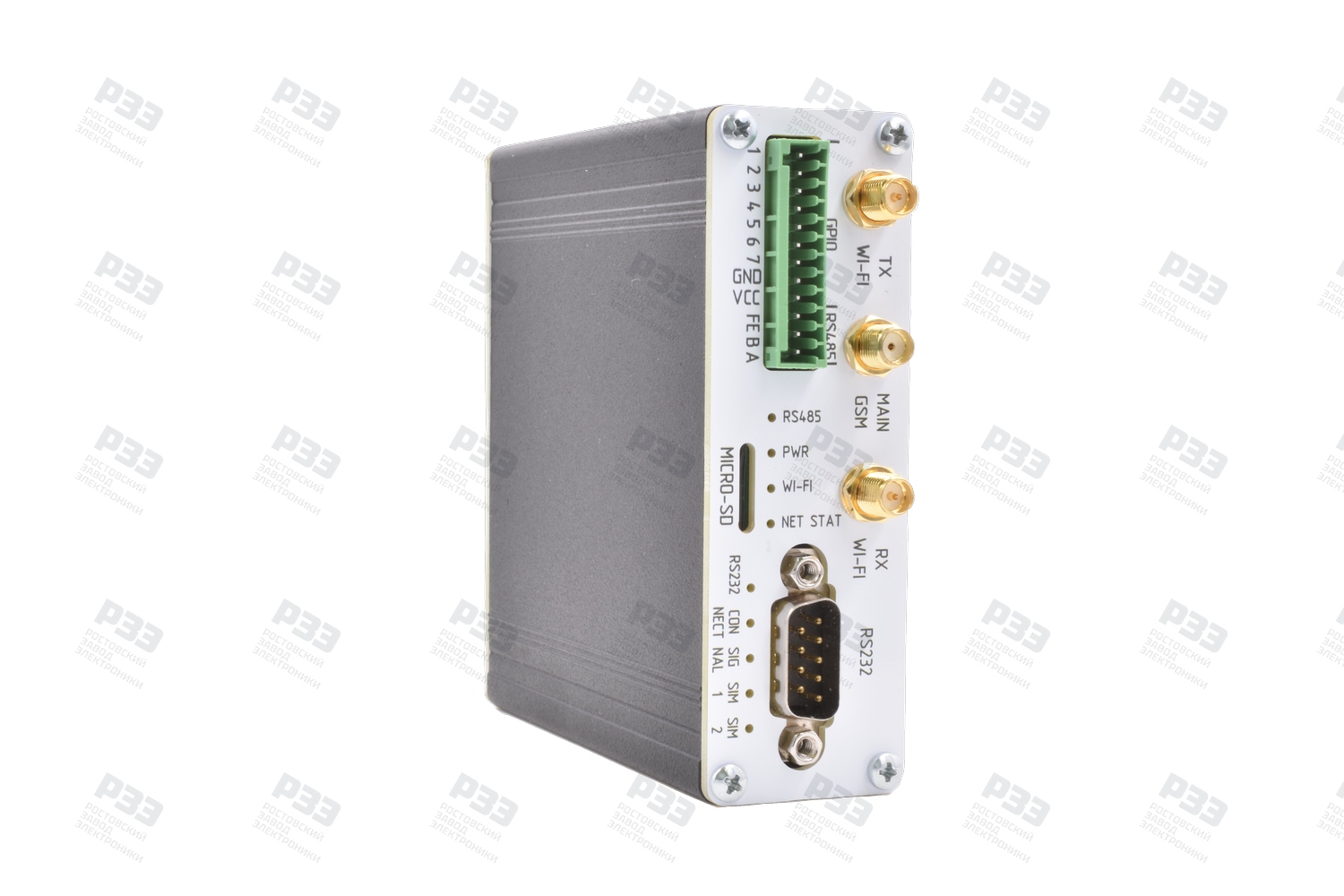

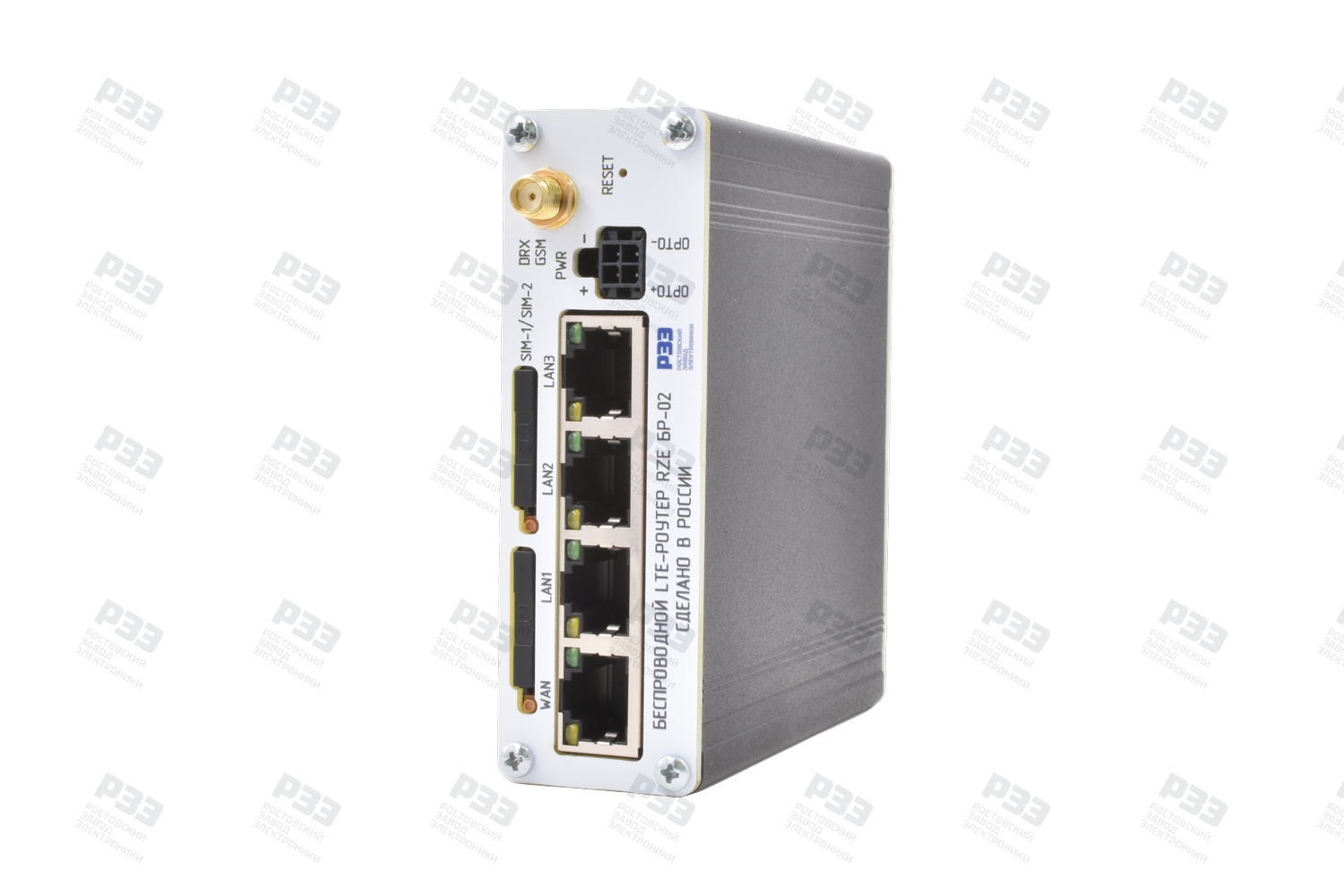

Беспроводной LTE-роутер RZE БР-02 — промышленный маршрутизатор для организации беспроводного доступа к сети Интернет через сотовые сети 2G/3G/4G (LTE Cat 4). Разработан и произведён Ростовским заводом электроники для M2M, IoT, видеонаблюдения, банкоматов и промышленной автоматизации.
Роутер оснащён процессором MediaTek MT7620A (580 МГц), 128 МБ ОЗУ, 16 МБ ПЗУ и работает под управлением OpenWRT. Модуль SIMCom A7602E-H-AT обеспечивает скорость приёма до 150 Мбит/с.
Корпус из алюминиевого сплава обеспечивает работу в диапазоне от -40°C до +75°C (IP30). Питание 8–28 В DC с поддержкой Passive PoE.
Основные параметры
| Параметр | Значение |
|---|---|
| Процессор | MediaTek MT7620A, 580 МГц, MIPS24KEc |
| ОЗУ | 128 МБ DDR2 |
| ПЗУ | 16 МБ SPI Flash |
| ОС | OpenWRT |
| Сотовый модуль | SIMCom A7602E-H-AT, LTE Cat 4 |
| GNSS | GPS, ГЛОНАСС, BeiDou, QZSS |
Сетевые интерфейсы
| Параметр | Значение |
|---|---|
| Ethernet | 3 LAN + 1 WAN (RJ-45), 10/100 Мбит |
| Wi-Fi | 2.4 ГГц, 802.11b/g/n, 2T2R, ≤16 дБм |
| RS-232 | DB-9, 1 порт |
| RS-485 | Клеммник, 1 порт |
| GPIO | 7 программируемых портов |
| MicroSD | 1 слот |
Диапазоны частот
| Параметр | Значение |
|---|---|
| GSM/GPRS/EDGE | 900/1800 МГц |
| WCDMA/UMTS | B1, B5, B8 |
| LTE-FDD | B1/B3/B5/B7/B8/B20 |
| LTE-TDD | B38/B40/B41 |
Скорости передачи
| Параметр | Значение |
|---|---|
| LTE Cat 4 FDD | DL до 150 Мбит/с, UL до 50 Мбит/с |
| LTE Cat 4 TDD | DL до 130 Мбит/с, UL до 35 Мбит/с |
| HSPA+ | DL до 42 Мбит/с, UL до 5.76 Мбит/с |
| EDGE | 236.8 кбит/с |
Электропитание
| Параметр | Значение |
|---|---|
| Напряжение | 8–28 В DC |
| Ток при 12 В | ≤ 1000 мА |
| Ток при 24 В | ≤ 500 мА |
| Passive PoE | Да, WAN порт, 9–28 В |
| Защита от переполюсовки | Да |
Физические параметры
| Параметр | Значение |
|---|---|
| Габариты | 98,5 × 31,5 × 114,2 мм |
| Масса | ≤ 223,5 г |
| Корпус | Алюминиевый сплав |
| Рабочая температура | -40..+75°C |
| Температура хранения | -50..+85°C |
| IP-класс | IP30 |
| Виброустойчивость | Группа М5 по ГОСТ 25467-82 |
Варианты применения:
Транспорт
Подвижные объекты
- Wi-Fi в автобусах, маршрутках, поездах
- Подключение бортовых систем (видеонаблюдение, информатор)
- Связь для логистических компаний
- Точки доступа в спецтранспорте
- Транспортная телематика — мониторинг движения и груза
Промышленные объекты
Заводы и склады
- Резервный интернет на промплощадках
- Подключение оборудования цеха через Ethernet
- Связь удалённых производственных модулей
- Промышленные М2М-приложения
- M2M / IoT соединения для промышленных датчиков
- Дистанционный контроль и измерения
Сетевая инфраструктура
Точки доступа
- Уличные точки доступа Wi-Fi
- Резервный канал офисов малого бизнеса
- Подключение объектов на этапе строительства
- Резерв проводной сети
- Подключение информационных и рекламных видео-терминалов
- Вендинговые системы и автоматы самообслуживания
ЖКХ и инфраструктура
Удалённые объекты
- Управляющие компании, ТСЖ
- Объекты водоснабжения и канализации
- Подъезды многоэтажек, лифтовое хозяйство
- Котельные, ТП, насосные станции
Безопасность
Охранные системы
- Подключение охранных систем
- Видеонаблюдение по IP-камерам
- Связь СКУД, шлагбаумов
- Мониторинг охраняемых объектов
- Системы безопасности — банкоматы, охрана
Энергетика
Сети и подстанции
- Связь с трансформаторными подстанциями
- Распределительные пункты, РУ
- Узлы коммерческого учёта
- Объекты возобновляемой энергетики
