Полностью Российское производство. Импортозамещение.

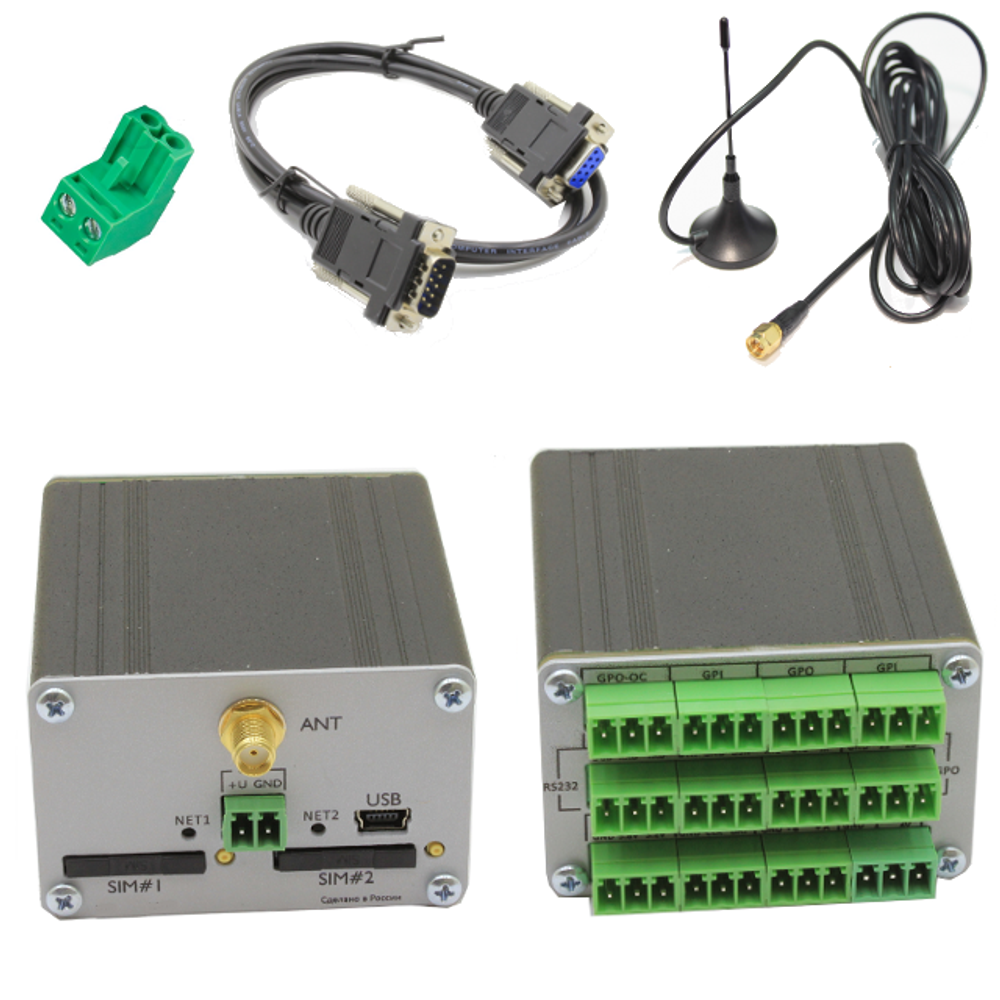

GSM/GPRS-модем Bitcord CT-3-07 KIT – это компактный модем для передачи данных, сообщений SMS и факсов в сети GSM/3G.
Стандартные интерфейсы RS-232С и/или RS-485, или USB, или GPIO, встроенный микроконтроллер с программой автоматической перезагрузки модема при его зависании, делают простым, удобным и надежным применение модема в качестве терминала GSM в системах с дистанционным управлением.
Модем может быть использован для организации доступа к сети интернет с любого ПК, оснащенного COM-портом или USB-портом. Взаимодействие с ПК через встроенный в модем порт USB осуществляется посредством фирменного драйвера, поставляемого Cinterion.
Оснащение модема одновременно тремя портами с различными типами интерфейсов - RS-232C и RS485 – делает его еще более удобным, расширяя сферу применения в части подключения оконечных устройств различных типов, и дает возможность осуществлять передачу данных по двум интерфейсам в режиме временного мультиплексирования. Порт USB независимый, и может осуществлять взаимодействие, независимо от занятости RS232/RS485 портов.
Модем имеет 4 дискретных порта ввода, 7 дискретных портов вывода (2 типа с общим коллектором), 1 вход АЦП.
Входы могут быть задействованы для ввода телеметрической информации в модем. Выходы могут быть использованы как линии управления для внешних пусковых или релейных устроств, с подключенной нагрузкой.
Вход АЦП может осуществлять ввод аналоговой величины в модем. Для обработки вводимых данных, используются или AT-команды, вводимые, например внешним контроллером, подключенным к модему через RS232, RS485 или USB, или же JAVA-приложение, выполняемое внутри модема.
Модем может использовать только одну SIM-карту одновременно. Для выбора SIM-карты используется AT-команда, которая в свою очередь может быть выполнена через внутреннее JAVA-приложение. Модем имеет возможность передачи данных в 3-х режимах на усмотрение пользователя – CSD, GPRS, EDGE, 3G. Режим передачи данных выбирается AT- командами модема.
Встроенная платформа JavaTM Java™ дает возможность легко и быстро создавать пользовательские приложения, благодаря широкому выбору инструментов, повторному использованию высокоуровнего кода, простому обслуживанию, надёжной концепции защиты приложений и данных, возможности отладки приложений в модуле, их многопоточности мультиапплетности (одновременный запуск нескольких приложений)
Технические характеристики
поддержка 2-х диапазонов GSM EGSM900/DCS1800;
поддержка 2-х диапазонов UMTS 900/2100 MHz;
полное соответствие стандарту GSM фаза 2/2+;
выходная мощность:
Class 4 (2Вт ±2dB) для EGSM850
Class 4 (2Вт ±2dB) для EGSM900
Class 1 (1Вт ±2dB) для GSM1800
Class 1 (1Вт ±2dB) для GSM1900
Скорости передачи данных:
-HSPA: HSDPA Cat.8/HSUPA Cat.6 - DL 7.2Mbps/ UL 5.7Mbps;
-UMTS: PS data rate - DL 384 kbps/ UL 384 kBps;
-UMTS: CS data rate - DL 64 kbps/ UL 64 kbps;
-EDGE: Class 12 – DL 237 kbps/ UL 237 kBps:
-GPRS: Class 12 – DL 85.6 kbps/ UL 85.6 kBps;
-CSD: 14.4 kbps
SMS: text and PDU mode, Cell broadcast;
Факсимильная передача: Группа 3, класс 1 и 2;
Звуковые кодеки: FR, HR, EFR, AMR;
Встроенный TTY модем;
поддержка SIM карт: 1.8В и 3В;
держатель SIM-карты: лоткового типа;
факс: Group 3, class 1;
встроенная поддержка языка Java;
- Java™ profile IMP-NG & CLDC 1.1 HI;
- Secure data transmission с HTTPS/SSL;
- Multi-Threading programming и Multi-Application execution;
- 5 MB RAM и 10 MB Flash File System;
таймер перезагрузки – есть;
способ настройки таймера – пользователем, при помощи лотка сим-карты;
диапазон настройки таймера перезагрузки – 1час-24 часа, с дискретом 1 час, заводская предустановка на 12 часов;
внешний интерфейс:

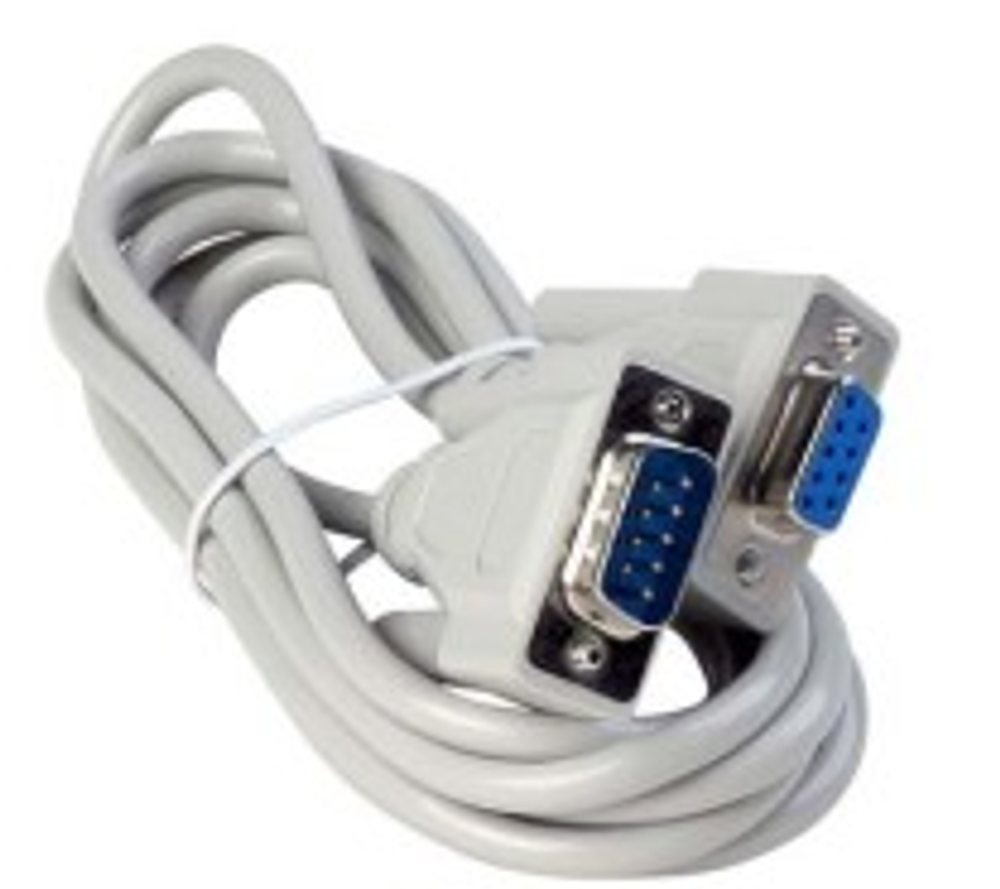

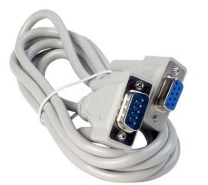

вар. 1. RS-232С (все сигналы интерфейса RS-232C, разъем DRB-9F), скорость передачи данных до 1200-921600 бит/сек, с режимом автоопределения скорости 1200-230400 бит/сек, дуплекс;
вар 2. RS-485 (A+,B-, GND) (3х-контактный разрывной клеммник с шагом 3.81 мм), скорость передачи данных до 1200-921600 бит/сек, с режимом автоопределения скорости 1200-230400 бит/сек, полудуплекс;
вар 3. RS-232С/RS-485 (DRB-9F и 3х-контактный разрывной клеммник), скорость передачи данных соответствует вар.1 и вар.2 в режиме временного мультиплексирования каналов;
вар 4. USB (разъем Mini USB-B), скорость передачи данных до 12Мбит/сек, USB 2.0 Full Speed;
Вариант интерфейса определяется при заказе устройства!

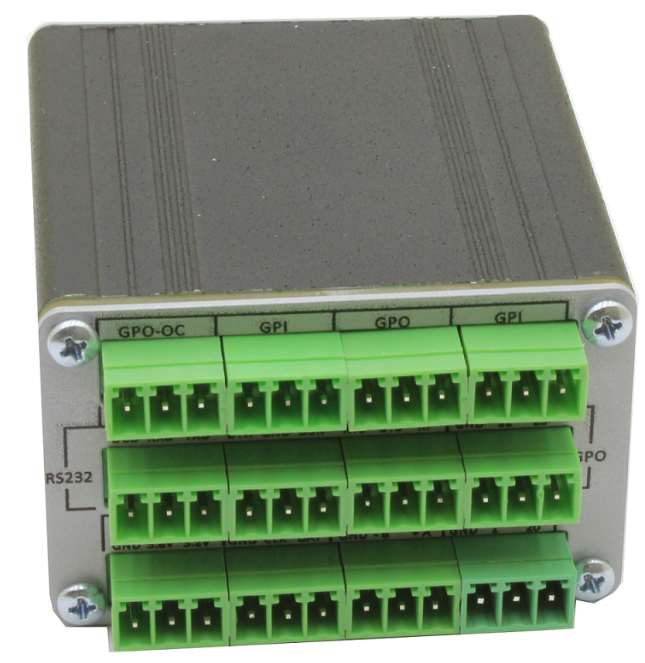

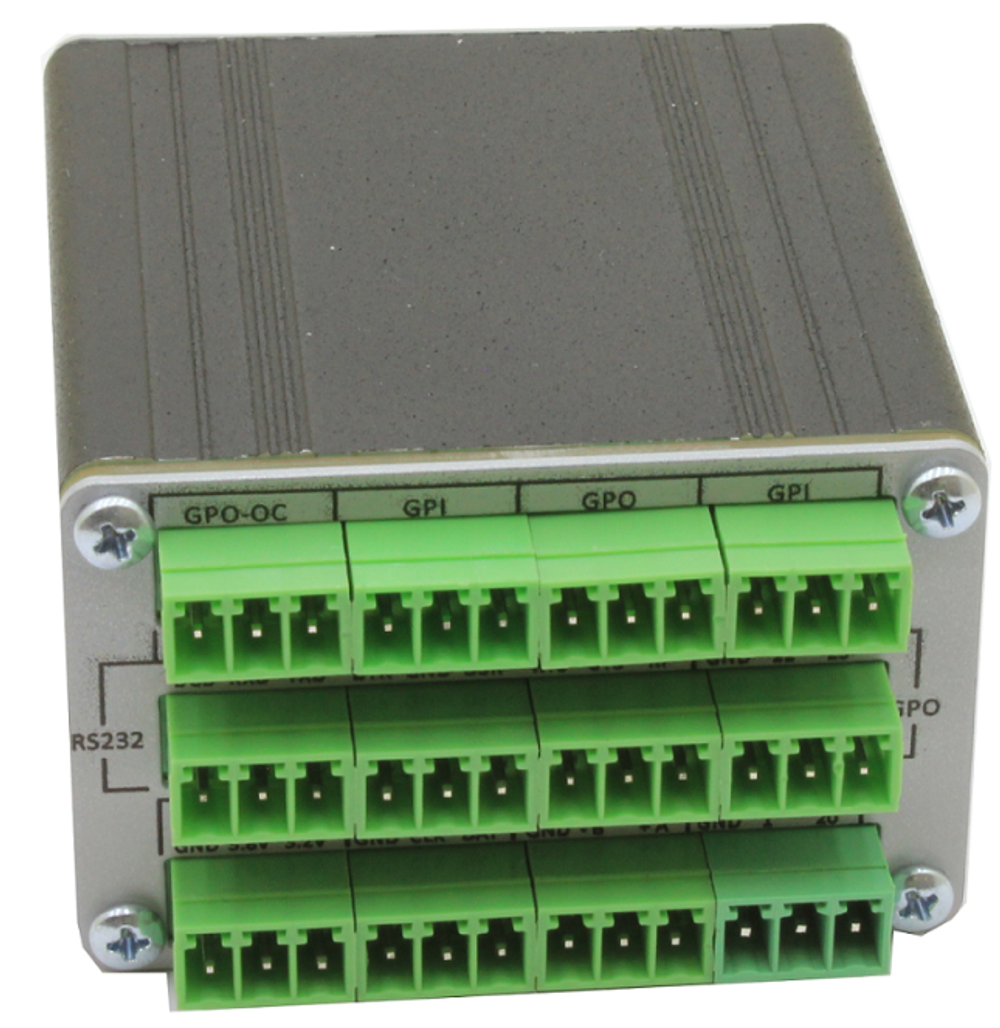

GPIO дискретные входы: 4 шт (Uлог1 =2.85В; Uлог0 < 0.95В);
GPIO дискретные выходы: 5 шт (Uлог1 > +3.04В; Uлог0 < 0.38В; Ioutmax=25mA) + 2шт(выход ОК, Umax=25В, Imax=100mA) типа с открытым коллектором;
GPIO аналоговые входы: 1 шт (Rвх=1МОм, Uвх=0.0-1.2В, защита по входу от превышения напряжения);

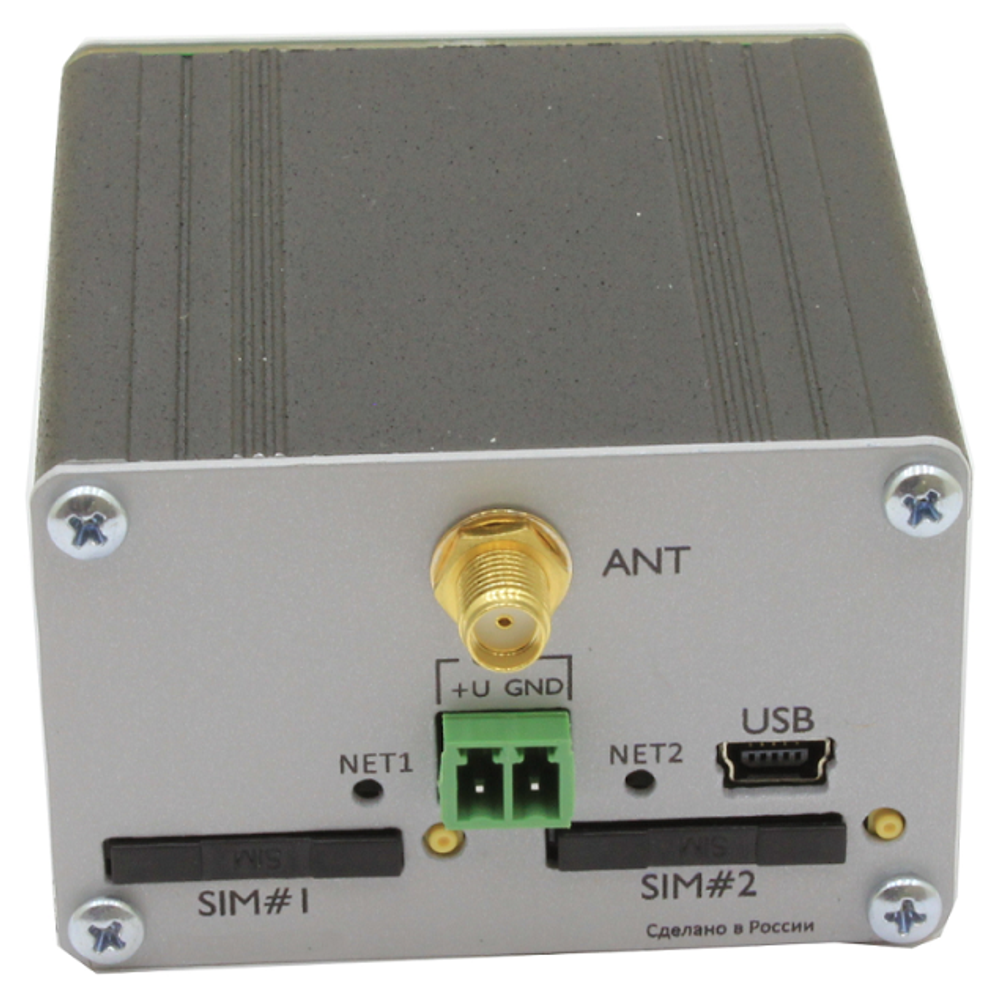

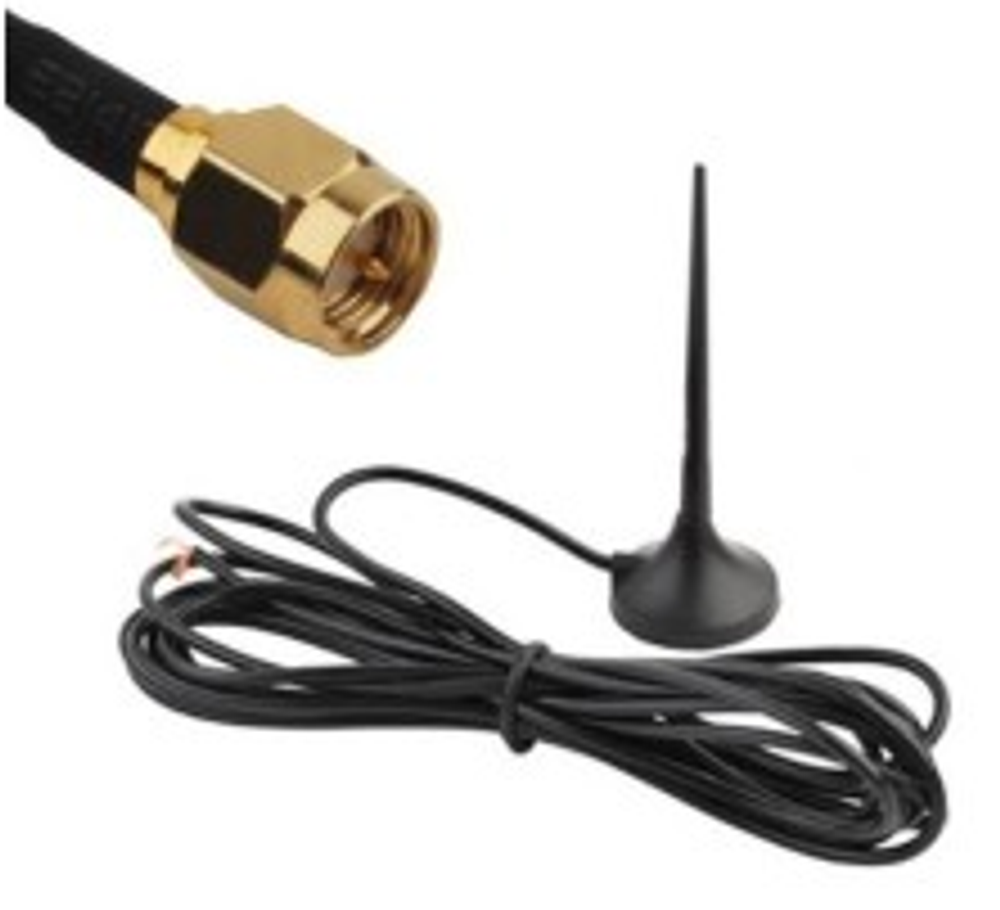

антенный разъем: SMA-F;

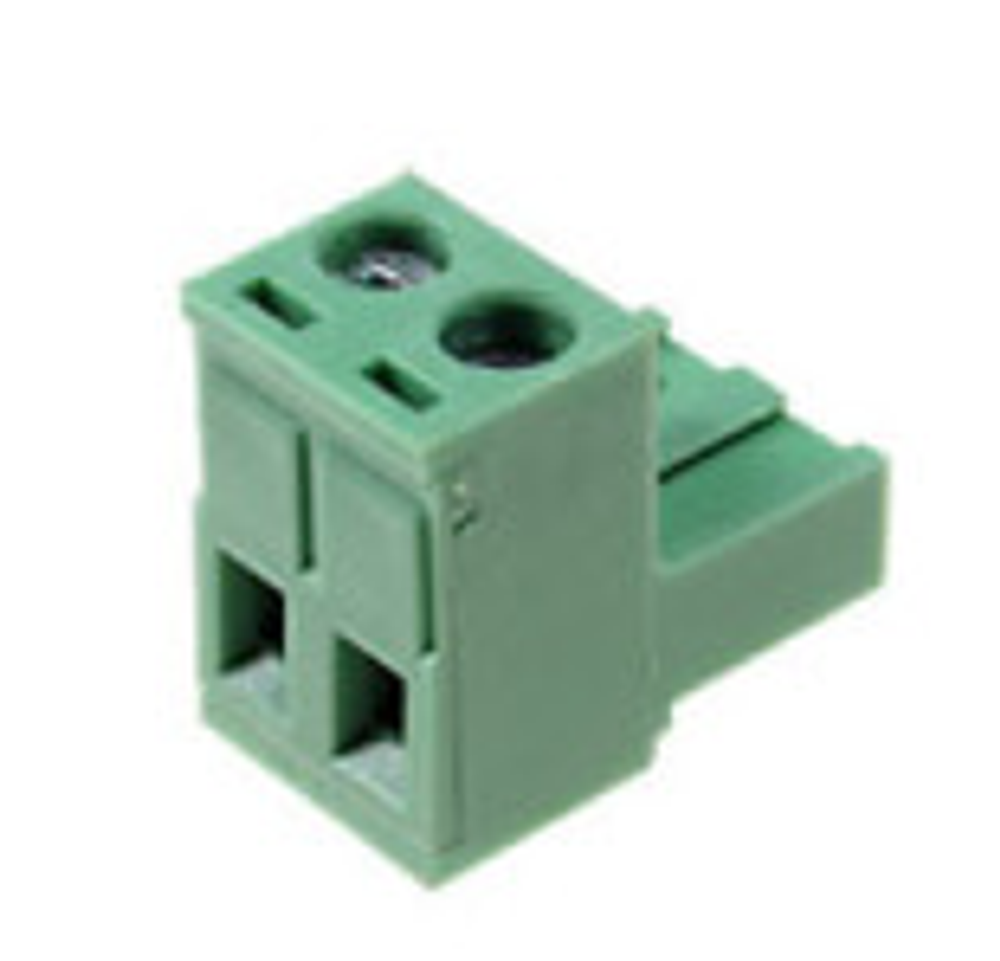

диапазон входного напряжения питания: +8В … + 36В;
потребляемый ток от источника питания, в режиме передачи данных CSD или GPRS, не более - 500 мА;
кратковременный, потребляемый ток от источника питания в момент инициализации модема - не более 1000 мА;
рабочая температура: -40 ..+ 80°C;
температура хранения: -50 ..+ 85°C;
относительная влажность: от 5 до 95% RH;
максимальная влажность: 95% RH при +40°C;
степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP30;
размеры: 67 x 63 x 28 мм;
вес: 96 грамм.
