Назначение модема
Основное назначение модема «Bitcord СТ - Smart TCP, GSM/GPRS модем» – прозрачный 3G/GPRS-канал от сервера до подключенного устройства по RS232 или RS485. Также, модем имеет резервный режим соединения с подключенным устройством по каналу CSD (соединение «модем-модем»). Дополнительно, модем имеет режим «Modbus-мастер» для чтения-записи по СМСзапросам произвольных регистров подключенного устройства с RS232 или RS485 интерфейсом. Модем построен на базе GSM-модуля Cinterion EHS5-E со встроенной платформой Java. Модем имеет 2 интерфейса (RS232 и RS485) для связи с устройствами.
Основные функции модема
1. Интеграция с системами сбора данных и управления (SCADA-системами):
интеграция приборов учёта и контроллеров в произвольную SCADA-систему через
прозрачный 3G/GPRS-канал
настраиваемая строка идентификации для интеграции с любым серверным ПО
функция конвертера Modbus TCP - Modbus RTU через 3G/GPRS-канал (интеграция
устройств с протоколом Modbus RTU в SCADA-системы по протоколу Modbus TCP)
передача данных модема (баланса SIM-карты, качества сигнала) по протоколу
Modbus TCP через 3G/GPRS-канал;
автоопределение параметров APN для подключения к сети интернет при помощи
любой SIM-карты.
одновременная поддержка двух типов интерфейсов – RS232 и RS485;
2. СМС-информирование и СМС-оповещение подключенного Modbus-устройства:
настраиваемые шаблоны Modbus-регистров для поддержки множества типов
устройств;
Циклическое СМС-информирование и СМС-оповещение при выходе
контролируемого параметра за пределы;
СМС-управление Modbus-устройством
поддержка русифицированных СМС;
передача по СМС информации об объекте (идентификатор, наименование и адрес
объекта)
3. Конфигурирование модема:
Управление модемом/настройка модема через интерфейс USB и по СМС;
удалённое конфигурирование по 3G/GPRS-каналу;
запрос информации о работе модема по СМС: баланс на SIM-карте, качество
сигнала, диагностика работы модема;
сброс параметров модема на заводские настройки по команде;
команда перезагрузки модема.
4. Ведение журналов и статистики:
журналы перезапуска, коррекции времени и другие
фиксация всех событий модема (вывод лога в заданный последовательный порт
модема и сохранение в файловую систему модема).
передача журналов и статистики по запросу пользователя в USB-порт или по СМС.
статистика перезапусков модема, количества переданных/полученных СМС,
возникших ошибок и предупреждений, и других параметров работы модема;
5. Удалённое обновление прошивки модема:
по команде СМС и через последовательный порт USB;
подтверждение об успешном обновлении прошивки отсылается на заданный
номер телефона;

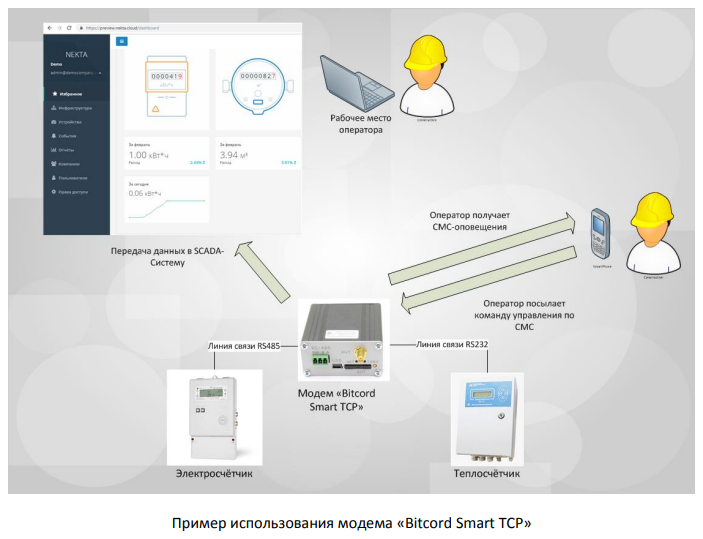

Области применения модема
системы диспетчерского контроля и управления (SCADA-системы)
системы учёта энергоресурсов
подключение панелей управления дизельных генераторов, компрессоров, холодильного
оборудования, контроллеров АСУТП
Преимущества использования модема
1. Модем «Bitcord СТ - Smart TCP, GSM/GPRS модем» построен на программной платформе «IoT-модем», что
позволяет расширять функционал модема, добавляя требуемые функции в Java-прошивку
(передача данных в Web, интеграция новых протоколов обмена).
2. Возможность удалённой настройки модема через 3G/GPRS. Модем устанавливается на
объекте, подключаются линии связи, проверяется связь. Дальнейшая настройка модема
может выполняться удалённо, что позволяет экономить на поездках на объект.
3. Удалённое обновление прошивки модема по СМС.
Технические характеристики модема
Диапазоны частот и стандарты сотовой связи
❖ поддержка 2-х диапазонов GSM EGSM900/DCS1800;
❖ поддержка 2-х диапазонов UMTS 900/2100 MHz;
❖ полное соответствие стандарту GSM фаза 2/2+;
❖ выходная мощность:
➢ Class 4 (2Вт ±2dB) для EGSM850
➢ Class 4 (2Вт ±2dB) для EGSM900
➢ Class 1 (1Вт ±2dB) для GSM1800
➢ Class 1 (1Вт ±2dB) для GSM1900
Скорости передачи данных по радиоканалу.
❖ HSPA: HSDPA Cat.8/HSUPA Cat.6 - DL 7.2Mbps/ UL 5.7Mbps;
❖ UMTS: PS data rate - DL 384 kbps/ UL 384 kBps;
❖ UMTS: CS data rate - DL 64 kbps/ UL 64 kbps;
❖ EDGE: Class 12 – DL 237 kbps/ UL 237 kBps:
❖ GPRS: Class 12 – DL 85.6 kbps/ UL 85.6 kBps;
❖ CSD: 14.4 kbps
Протоколы передачи данных и стандарты обработки данных, поддерживаемые
модемом
❖ SMS: text and PDU mode, Cell broadcast;
❖ Факсимильная передача: Группа 3, класс 1 и 2;
❖ Звуковые кодеки: FR, HR, EFR, AMR;
❖ Встроенный TTY модем;
❖ поддержка SIM карт: 1.8В и 3В;
❖ факс: Group 3, class 1;
❖ встроенная поддержка языка Java;
➢ Java™ profile IMP-NG & CLDC 1.1 HI;
➢ Secure data transmission с HTTPS/SSL;
➢ Multi-Threading programming и Multi-Application execution;
❖ 5 MB RAM и 10 MB Flash File System;

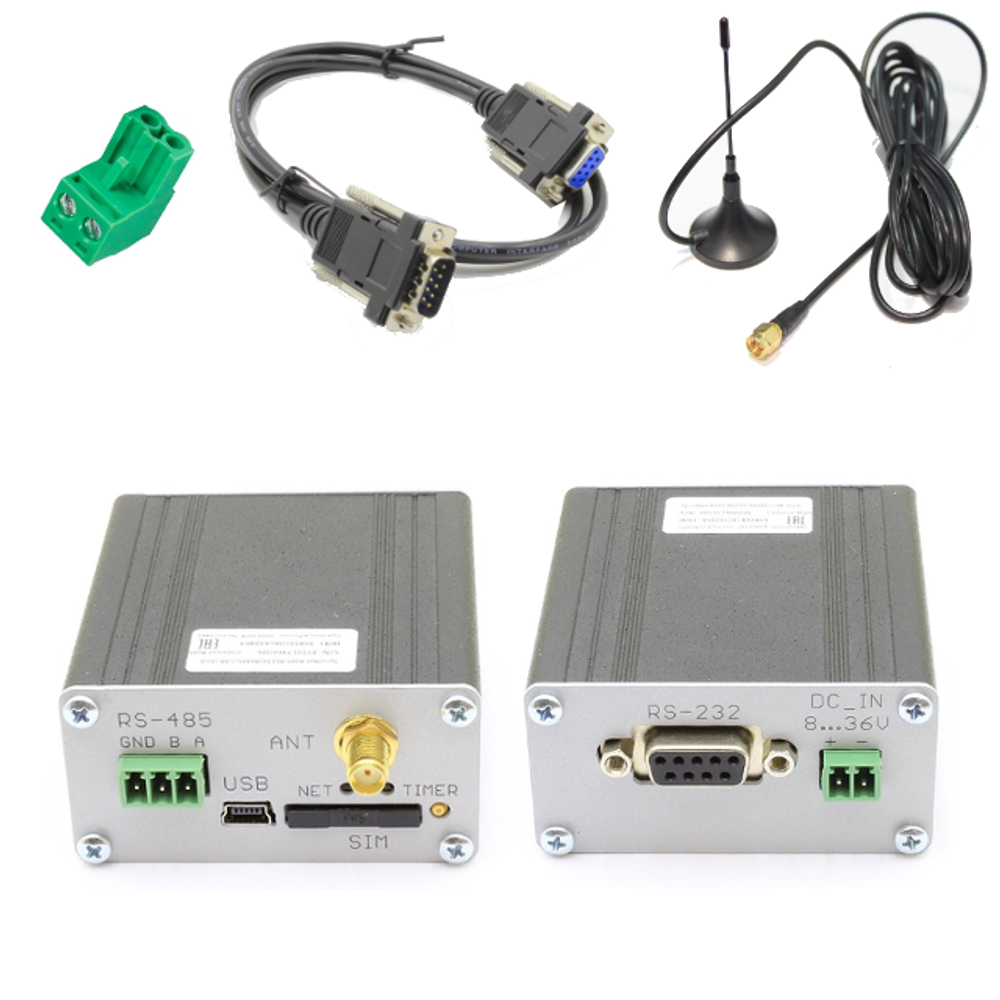

Интерфейсы передачи данных
❖ держатель SIM-карты: лоткового типа: 1шт;
❖ внешний интерфейс:
➢ RS-232С (все сигналы интерфейса RS-232C, разъем DRB-9F), скорость передачи
данных до 1200-921600 бит/сек, с режимом автоопределения скорости 1200-
230400 бит/сек, дуплекс;
➢ RS-485 (A+,B-, GND) (3х-контактный разрывной клеммник с шагом 3.81 мм),
скорость передачи данных до 1200-921600 бит/сек, с режимом автоопределения
скорости 1200-230400 бит/сек, полудуплекс;
➢ USB (разъем Mini USB-B), скорость передачи данных до 12Мбит/сек, USB 2.0 Full
Speed;
Примечание: RS232 и RS485 запараллелены.
❖ антенный разъем: SMA-F;
Параметры источника питания и защита от зависания
❖ диапазон входного напряжения питания: +8В … + 36В;
❖ потребляемый ток от источника питания, в режиме передачи данных CSD или GPRS, не
более - 500 мА;
❖ кратковременный, потребляемый ток от источника питания в момент инициализации
модема - не более 1000 мА;
❖ Автоматическая перегрузка при зависании (Watchdog). Встроенная автоматическая
система слежения за активностью модема производит его выключение с последующим
включением примерно через 8 секунд после внутреннего сбоя модема («зависания»).
Условия эксплуатации и хранения
❖ рабочая температура: -40 ..+ 80°C;
❖ температура хранения: -50 ..+ 85°C;
❖ относительная влажность: от 5 до 95% RH;
❖ максимальная влажность: 95% RH при +40°C;
IP-класс защиты и конструктивное исполнение
❖ степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP30;
❖ размеры: 67 x 63 x 28 мм;
❖ вес: 96 грамм.
