Стандарт |
LTE-800 |
GSM-900 |
GSM-1800 |
|
Диапазон частот, МГц |
880…960 |
880…960 |
1710-1800 |
|
Средний коэффициент усиления, дБи |
1.4 |
1.7 |
1.8 |
|
КСВ, не более (типовое значение) |
6.0 (4.0) |
2.5 (2.0) |
2.5 (1.8) |
|
Ширина диаграммы направленности по уровню 50% мощности, градусов |
|||
|
в горизонтальной плоскости |
360 (круговая) |
||
|
в вертикальной плоскости |
82 |
80 |
64 |
|
Неравномерность диаграммы направленности в горизонтальной плоскости, не более, дБ |
±0.05 |
±0.07 |
±0.9 |
|
Уровень боковых лепестков в вертикальной плоскости, дБ |
– |
– |
– |
|
Диапазон рабочих температур, °C |
–40…+80 |
||
|
Грозозащита |
отсутствует |
||
|
Исполнение корпуса |
незащищённое (IPX0) |
||
|
Габаритные размеры (Д, Ш, Т), мм |
140 х 25.5 х 17 |
||
|
Вес (при стандартной длине кабеля), г |
? |
||
|
Тип кабеля |
отсутствует |
||
|
Разъём |
SMA-M прямой, SMA-M угловой* |
||
* уточняется при заказе

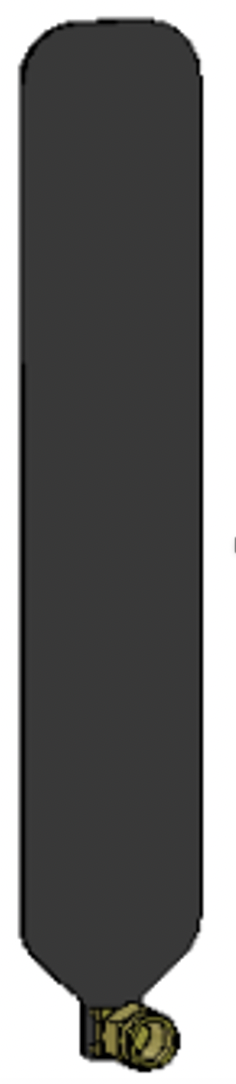

Данная антенна предназначена для установки непосредственно на плату модема или на кабель. Антенна имеет широкую диаграмму направленности, что особенно важно в условиях многократных переотражений сигнала, когда направление приёма заранее определить невозможно.
Антенна малочувствительна к условиям подключения: размеры платы модема (положение подводящего кабеля) слабо влияют на характеристики антенны.
